發布日期：2023-1-3 12:35:57
引言
鈦合金作為新型的輕質合金，具有高比強度、優良的耐蝕性能、溫度適應范圍廣、無磁性、較好的韌性和焊接性等一系列優點，從一出現就應用于航空工業，目前在航空航天、軍事、石油化工、造船、汽車、醫療、日常用品等領域都得到了廣泛應用，被譽為“太空金屬”、“海洋金屬”[1－4］。鈦合金的研究起源于航空工業的發展，航空用鈦合金一直是各個國家鈦合金研究領域的重點。隨著我國國民經濟持續快速發展，鈦合金已在航空航天及武器裝備領域獲得普遍應用，中國對鈦合金的需求量更是以每年20％～30％的速度增加[5－6］。
與此同時，隨著飛機設計理念的發展和對性能要求的不斷提升，對飛機結構材料性能的要求也越來越高，而鈦合金較低的熱導率和易黏刀的特點使它的機械切削加工性能比較差[7－8］，導致應用成本較高，這嚴重地阻礙了鈦合金在航空領域中的大規模應用。如何優化技術、降低成本成了鈦產業發展的戰略性關鍵問題。
在新時代下為了滿足航空制造業的發展，在研究鈦合金材料的同時，完全有必要結合新型的加工制造工藝，進一步增強鈦合金在航空領域中的實際使用性能，同時降低應用成本。相比于傳統加工制造工藝，激光加工過程中激光與工件不接觸，不產生切削力，加工后變形小，且具有熱影響區小、加工效率高、易于自動化控制等特點，因此在航空領域具有 廣闊的應用前景[9－10］。伴隨著激光加工技術的發展成熟，激光加工鈦合金技術在航空制造業中的應用得到了國內外學者的廣泛研究[11－14］。目前，在航空制造領域應用的激光加工技術主要包括激光切割、焊接、增材、制孔、清洗、沖擊強化等[15－16］。本文著重介紹鈦合金及其激光加工技術在航空制造中的應用情況，分析實際應用中存在的問題，并對未來的發展趨勢及應用前景進行展望。
1、鈦合金在航空制造中的應用及發展
20世紀50年代，軍用飛機進入超音速時代，對結構材料產生了新的需求，鈦合金恰恰在此時進入了工業性發展階段。應用初期鈦合金應用于軍用飛機也只是機身的隔熱板、機尾罩、減速板等受力較小的結構件[17］。隨著時間的推移，如今，鈦合金已是各類軍民用飛機的主要結構材料，也是航空發動機風扇、壓氣機輪盤和葉片等重要構件的首選材 料[18］。鈦合金在航空領域的應用對提高航空發動機動力、減輕航空零部件的重量、增加航空飛行器的航程和安全性提供了有效保證，鈦合金的用量也逐漸成為飛機先進性的一個衡量標準[19］。
鈦合金在現代飛機上的應用范圍十分廣泛，飛機機身、液壓管道、起落架、座艙窗戶框架、蒙皮、緊固件、艙門、機翼結構、發動機、風扇葉片、壓縮機葉片等部位多采用鈦合金。下面重點介紹鈦合金在飛機機身、航空發動機、航空緊固件等方面的應用研究情況。
1.1 鈦合金在飛機機身架構中的應用

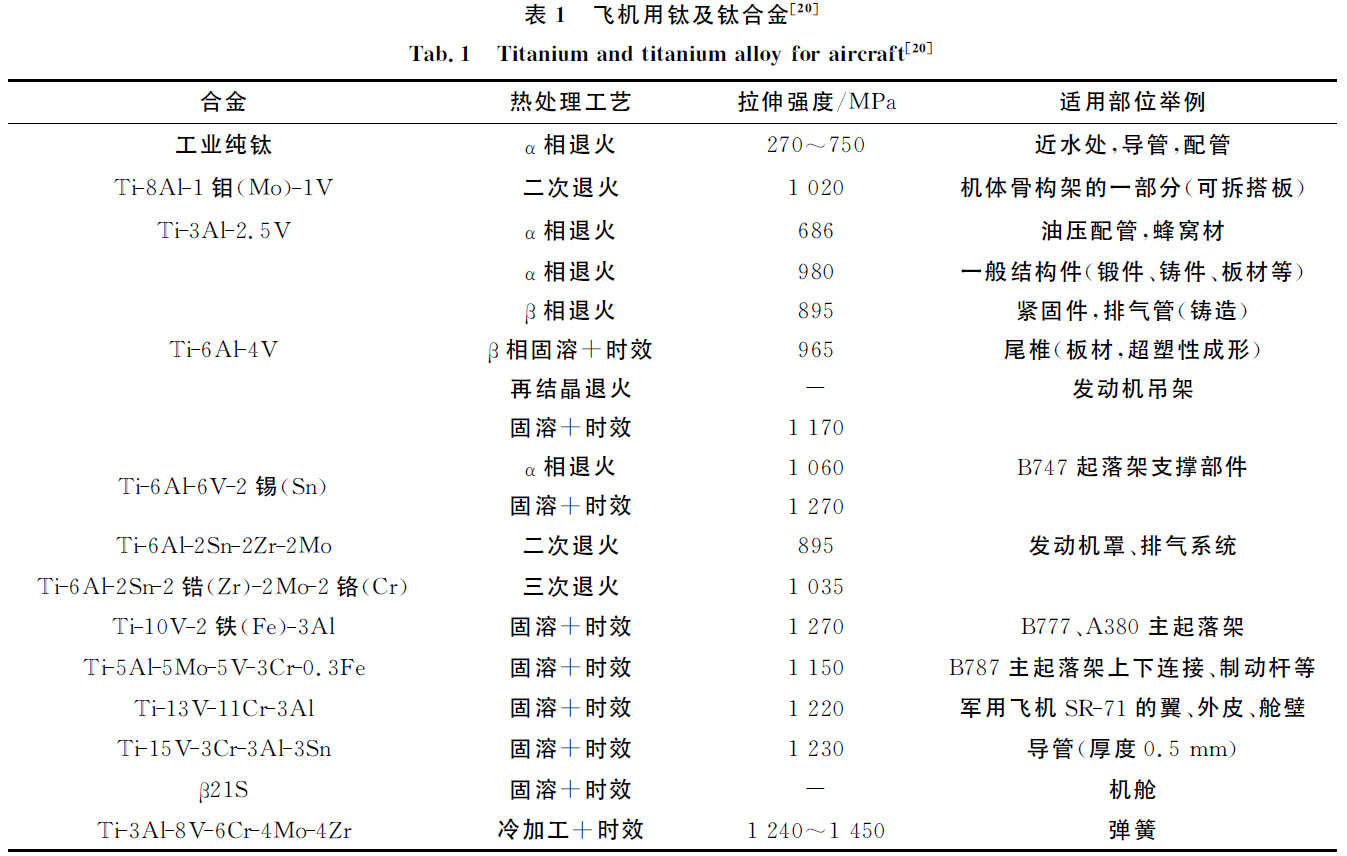

飛機機身用材料要求合金在中等溫度下具備強度好、耐腐蝕、質輕等優良特性，同時需要滿足與碳纖維復合材料有相近的熱膨脹系數，化學相容性較高，從而可避免化學腐蝕。表1列出了到目前為止鈦及鈦合金在飛機上的使用狀況[20］。Ti-6Al-4V合金不僅適合用作飛機很多種的機械部件，也適合用于起落架那樣的特殊裝置部件，幾乎可用于制造飛機的任何部分。因此，飛機機體所使用的鈦合金中，Ti-6Al-4V的用量最大，占機體結構件用鈦合金的80％～90％[21－22］。

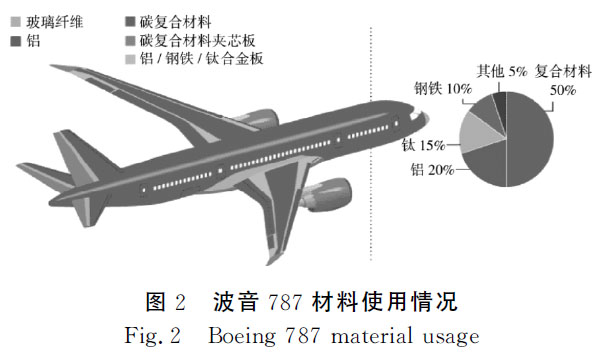

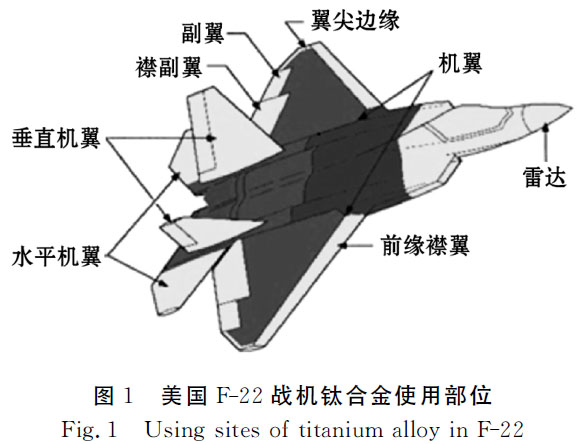

如今，國外軍用飛機機身上鈦合金使用量已達到30％～40％，如圖1所示為美國Ｆ22鈦合金使用部位，并且未來會以每年20％～25％的速度增加；在民用飛機方面，可占到約10％～15％，并在逐步增長。其中空客Ａ350客機的鈦用量達到14％左右[23］，波音飛機用鈦量已從最初波音707的0.5％增至波音787的15％，波音787的鈦材的用量達到136ｔ，波音787的材料使用情況如圖2所示，波音用鈦量增速基本與空客飛機保持同步。我國在軍用飛機上應用鈦合金起步較晚，與國外相比，存在很大差距。近年來，隨著我國的科技進步與研發投入，預計我國新一代高性能戰斗機的鈦用量將達到25％～30％；而在民用飛機領域，我國商用支線客機ＡＲＪ21的鈦合金用量為4.8％，自主研發的C919大型客機的鈦合金用量達到了9.3％，超過了美國波音777飛機。
1.2 鈦合金在飛機發動機中的應用

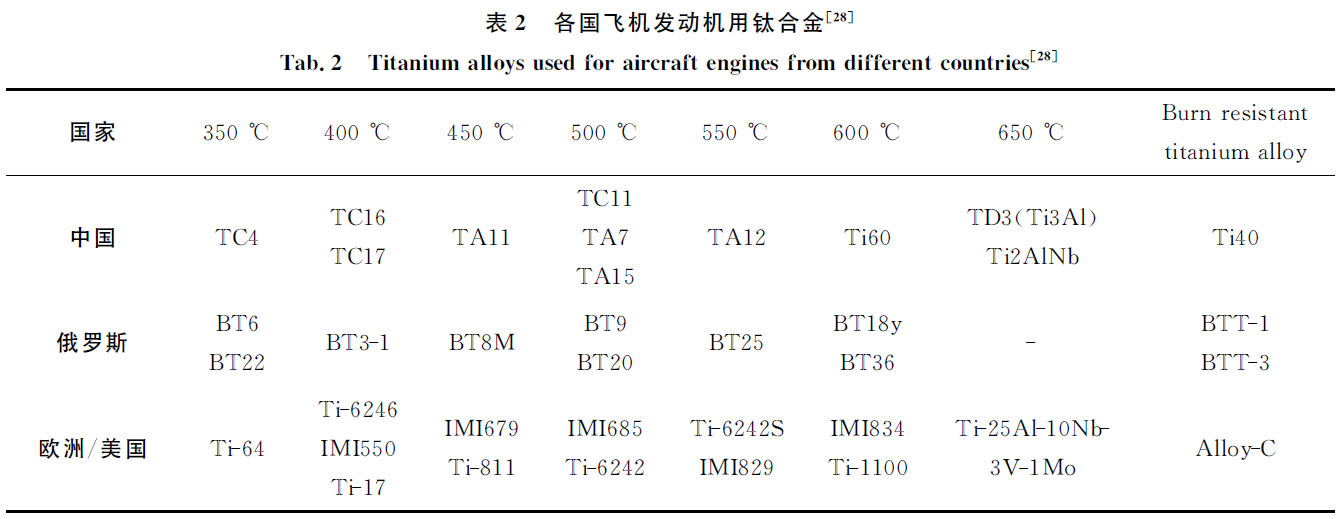

航空發動機是飛機的核心所在，直接影響著飛機的性能、可靠性以及經濟性，是一個國家科技、工業和國防實力的重要體現[24］。航空發動機的工作環境要求所用的合金材料在高溫工作條件下（300～600℃）具有較高的熱強度、比強度、高溫蠕變抗力、疲勞強度、持久強度和組織穩定性。此外，考慮到發動機的推重比[25］，鈦合金的應用可以進一步提高發動機的推重比[26－27］，提高其經濟性。目前，航空發動機中用的比較多的鈦合金主要是α型、近α型和α＋β型鈦合金，表2為世界各國研制的飛機發動機用鈦合金[28］。
鈦合金在航空發動機中的應用部位主要有壓氣盤、靜葉片、動葉片、機殼、燃燒室外殼、排氣機構外殼、中心體、噴氣管、機匣等[29］。在國外先進航空發動機中，高溫鈦合金用量已占發動機總質量的25％～40％[30］。我國早期研制的航空發動機鈦用量很低，1978年研制的渦噴13系列發動機的鈦用量達到13％，2002年設計的昆侖渦噴發動機的鈦用量達到15％[31］，預計我國新一代航空渦扇發動機的鈦用量將達30％以上。
1.3 鈦合金在航空緊固件中的應用
在目前的航空制造領域，飛機的連接方式仍以機械連接為主。一方面由于航空裝備輕量化的發展要求，另一方面，在軍民用飛機中，除了使用到金屬構件外還有很多碳纖維復合材料，之前提到鈦與碳纖維復合材料的電極電位相近。因此，高減重、耐腐蝕、無磁性、與復合材料相容性好等特性是鈦合金逐漸成為先進飛機緊固件材料的主要原因[32－33］。目前美國、法國等航空發達國家，95％以上的鈦合金緊固件都采用Ｔｉ－6Ａｌ－4Ｖ材料制造[34］，其中一些先進機型用的鈦合金緊固件已經完全替代了 30CｒＭｎＳｉＡ鋼。除此之外，用到的鈦合金緊固件材料還有ＴＢ2、βＩＩＩ、Ｔｉ－44.5、Ｔｉ－15－3（ＴＢ5）ＴＢ8 和ＴＢ3等。
鈦合金緊固件的應用使飛機的重量得到了顯著的降低。在國外，鈦合金緊固件的應用歷史可追溯到20世紀50年代，現在已經發展得十分成熟[35－36］。相比于國外鈦合金緊固件的普遍應用，我國飛機緊固件用鈦合金材料技術發展較晚，且長期依賴進口，直到20世紀90年代后期，才開始使用了一些鈦合金緊固件。近年來，隨著我國航空航天事業的發展，鈦合金緊固件率先在航空航天領域中得到大量應用[32］，在民機上的用量也十分可觀。據資料顯示，每架國產C919飛機約需鈦合金緊固件20萬件[3］， 隨著今后C919的量產，每年需要約3000萬件鈦合金緊固件。
2、鈦合金激光加工技術在航空制造中的應用
鈦合金在航空制造中的應用優勢已經越來越明顯，大規模使用鈦合金是今后航空工業發展的趨勢，而且為了進一步降低鈦合金應用成本并增強其使用性能，鈦合金新型加工制造工藝也成為航空制造領域最為關注的問題。激光作為一種新興的加工工具，自上世紀70年代大功率激光器件誕生以來，已形成了激光焊接、激光切割、激光打孔、激光表面處理、激光合金化、激光熔覆、激光快速原型制造、金屬零件激光直接成形、激光刻槽、激光標記、激光摻雜等十幾種應用工藝，目前已經在各個工業制造領域得到應用。
國外的實踐已經證明，鈦合金激光加工技術應用于航空制造對提升航空產業發展和升級起著重要作用。目前，我國的大飛機項目正在高歌猛進，鈦合金激光制造技術產業化應用前景遠大，將對我國航空領域的發展產生深刻影響。本文重點綜述幾種典型的鈦合金激光加工技術在航空制造中的應用，總結加工時激光與材料的作用機理，分析激光加工工藝對加工質量的影響。
2.1 鈦合金激光焊接技術

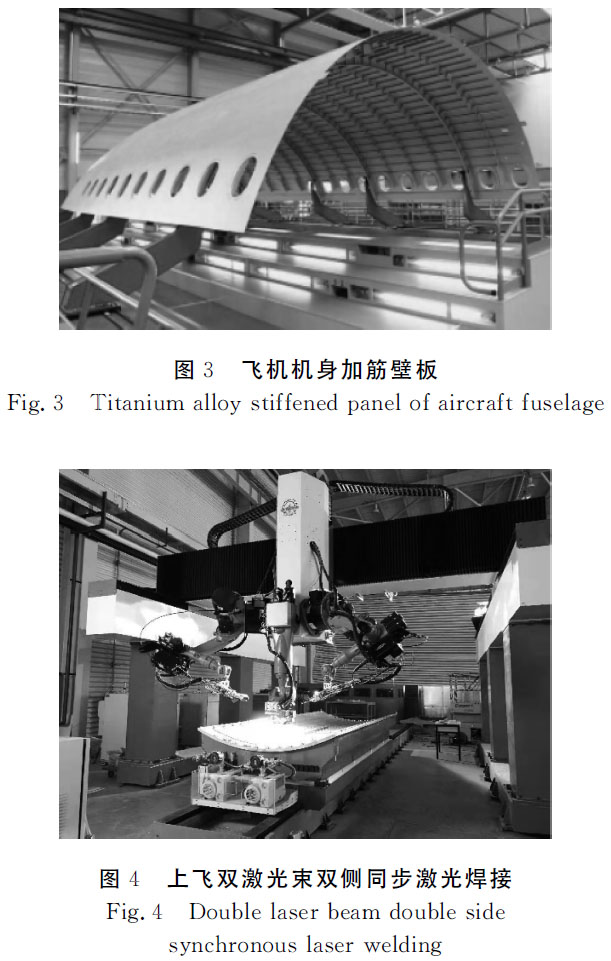

在飛機制造領域中，鈦合金激光焊接技術主要應用于飛機大蒙皮的拼接以及蒙皮與長桁的焊接，機身附件的裝配，如腹鰭和襟翼的翼盒，航空發動機葉片修復，合金飛行舵翼焊接，燃料貯箱加強筋條激光焊代鉚等。鈦合金機身整體壁板作為飛機重要組成構件，存在大量Ｔ型結構需要焊接，如圖3所示，其中普遍采用Ｔ形接頭雙光束激光焊技術[37］，如圖4所示。國內外有關學者對鈦合金飛機機身壁板中的Ｔ型結構激光雙光束焊接技術開展了大量研究[38－43］。結果表明，鈦合金激光雙光束焊接技術解決飛機機身整體壁板用Ｔ型結構中的焊接變形及加強筋翻邊導致機身重量增加的問題。同時雙激光束作用下金屬板材能形成較大的熔池和匙孔，方便氣體的排出，減少氣孔率；提高了激光焊接過程的穩定性，減少熱影響區面積，改善焊縫質量；減小激光焊接過程中金屬熔化造成的不利變形，有效控制了蒙皮表面形狀誤差。
從2003年開始，我國逐漸將激光焊技術應用于飛機鈦合金壁板類關鍵構件的焊接，同時就激光焊接技術修理飛機構件開展了一些研究，并已實現了部分構件的修理應用。
此外，激光焊接大量應用于航空發動機薄壁高精度構件中，如圖5所示。國內外極為重視航空構件激光焊接技術的研發與應用，開展了大量航空發動機相關材料及結構激光焊接技術研究。
美國普惠公司完成渦輪葉片所需部件的自動激光焊接，如ＪＴ9Ｄ和ＦＬＯ的二級渦輪轉子葉片以及Ｖ2500、Ｆ100－PW－220、PW2037、PW4000 等發動機的渦輪葉片、導向葉片、機匣及燃燒室等。英國Ｒ＆Ｒ公司用固體激光器與機器人組合完成鈦合金和高溫合金的自動化焊接，保證了焊縫和焊接過程的一致性，減少了焊接變形，接頭殘余應力低，大大減少了校形工作量。北京航空制造工程研究所已將激光焊接技術應用于發動機鈦合金承力構件制造，并采用激光焊接技術替代板擴散連接技術，在國內率先開展了鈦合金超塑成形／激光焊的多層結構制造工藝研究。

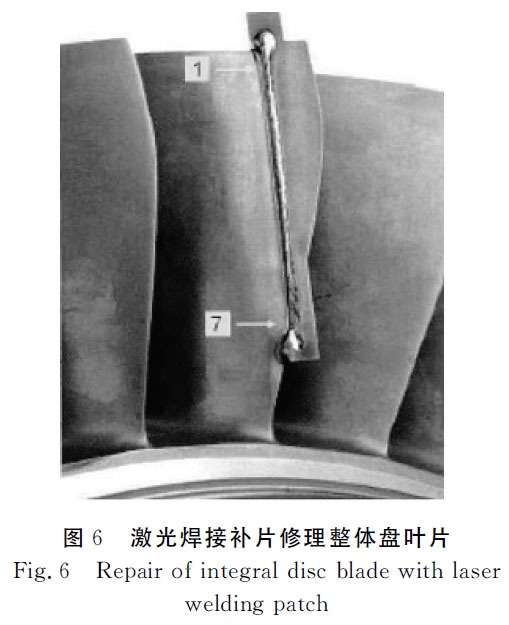

在航空發動機零部件修理領域也大量應用到激光焊接修復技術，如圖6所示。美國霍尼韋爾公司已經成功將激光焊接技術應用于Ａｖｒｏ ＲＪ支線噴氣系列飛機發動機ＬＦ507的葉片修理。加拿大Ｌｉｂｕｒｄｉ集團公司采用自動送絲激光焊接設備進行葉片修理，已實現了ＲＢ211發動機高、中、低壓渦輪葉片修理。德國ＭＴＵ 公司開發了可用于風扇整體葉盤的葉片損傷修復的激光焊接技術，形成了焊接、機械加工、精密拋光和無損檢測修理規范。國內在激光焊接修理應用研究相對較少，大部分研究仍處于實驗驗證階段，還未應用到實際之中。中科院金屬所采用激光顯微焊進行原位無損修復，已成功應用于我國研制的某機空心導向葉片的鑄造工藝孔修復，以及低壓渦輪1、2級三聯體無余量精鑄導向器葉片大小安裝板上的疏松、縮孔與裂紋等缺陷的修理，通過了裝機臺架試車考核。
2.2 鈦合金激光增材技術

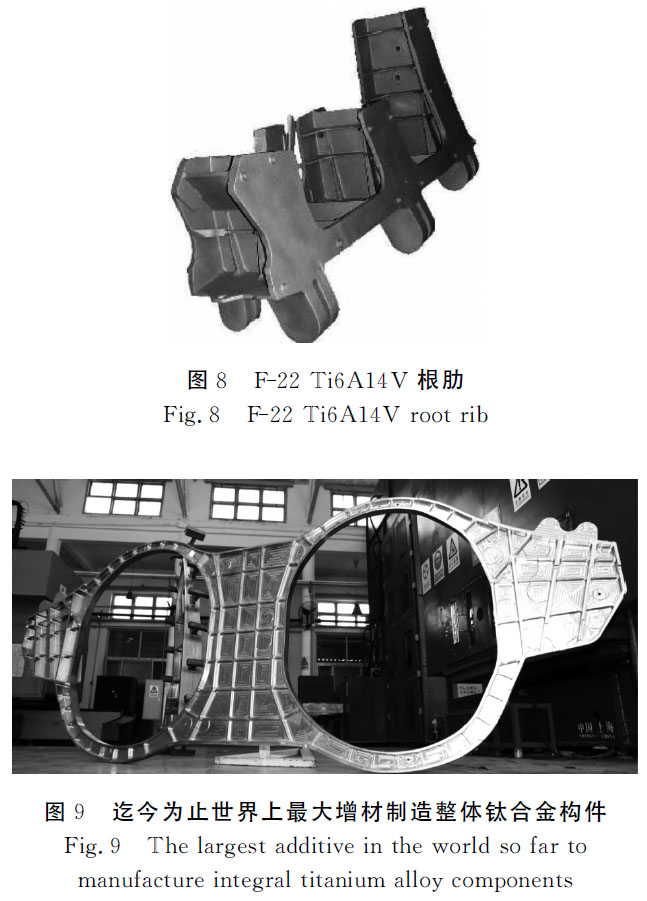

激光增材制造是目前航空領域產業化應用的主要技術，如圖7所示，該技術在航空航天領域和高端裝備領域的應用開發被各國列為發展重點。在過去幾年里，航空零件增材制造是增長最快的應用領域，2019年產能規模達到了60億美元。國外無論在技術成熟度上還是實現應用的時間點上，都已經比較成熟，目前國際上已經有多家成熟的激光增材設備 制造商。美國ＡｅｒｏＭｅｔ公司[44－45］作為第一家利用激光增材制造技術實現航空結構件裝機應用公司，通過該技術已制造產品有：Ｆ－22戰斗機接頭，Ｆ－18 戰斗機連接吊環和起落架連接桿等，如圖8所示。
通用電氣（GＥ）公司從3Ｄ打印第一個ＬＥＡＰ發動機燃油噴嘴到生產出符合ＬＥＡＰ渦扇發動機尺寸的燃燒器襯套，GＥ已經打印了23 500個零件，到2019年底的時候，年產量接近40 000個零件。國內的激光增材制造相關研究起步較晚，但發展很快，在某些方面已經達到到了國內外領先的地步。北航王華明院士團隊研制了TA15、TC4、TC11等大型、復雜、整體、主承力飛機鈦合金加強框等關鍵構件，并實現了包括C919大型客機在內的多種型號飛機上的裝機應用，使我國成為世界上唯一突破飛機鈦合金大型整體主承力構件激光增材制造技術并實現裝機應用的國家[46］，如圖9所示。2018年，昆明理工大學利用激光選區熔融技術成功制造出了尺寸為250ｍｍ×250ｍｍ×257ｍｍ的超大型復雜鈦合金零件，這是迄今為止使用激光選區熔融方法成形的最大單體鈦合金復雜零件。
在技術研究領域，目前，航空制造相關的激光增材研究主要集中在通過優化涂層成分和工藝來滿足不同極端場景下的實際應用需求。Ｓａｖａｌａｎｉ等[47］利用Ｔｉ＋碳納米管粉末通過激光熔覆得到ＴｉC增強鈦合金表面，熔覆層無孔隙且與基體結合強度優異。當碳納米管的比例從5％ 增加到20％ 時，表面硬度和耐磨性能持續增強。南非約翰內斯堡大學Ｆａｔｏｂａ等[48］在Ti-6Al-4V合金表面熔覆了Ｔｉ－Cｏ合金，發現較低的掃描速率有利于提高金屬間化合物的比例。激光熔覆后，表面硬度從301ＨＶ 最高提升至719ＨＶ，合金的強度和耐腐蝕性能也得到了顯著提高。南非茨瓦恩理工大學Ｓｉｂｉｓｉ等[49］在Ti-6Al-4V表面激光熔覆Ｔｉ＋ＳｉＡｌＯＮ陶瓷粉末，使表面硬度相對基體提高了兩倍以上。山東大學Ｗｅｎｇ等[50］采用送粉式激光熔覆裝備在Ti-6Al-4V合金表面熔覆了含有Ｂ4C、ＳｉC和Y2Ｏ3的鈷基復合 粉末，使表面硬度提高了3～4倍，而耐磨性能最高可以達到基體的10倍以上。上海交通大學Gａｏ等[51］分析了在Ti-6Al-4V合金表面激光熔覆Ｔｉ－Ｎｉ／ＴｉＮ／ＴｉＷ＋ＴｉＳ／ＷＳ2自潤滑粉末對表面性能的影響。當混合粉末的成分為50％Ｎｉ－30％ＴｉＮ－20％ＷＳ2時，硬度從370ＨＶ 提升至900ＨＶ，表面摩擦 系數最小且耐磨性能最為優異。
2.3 鈦合金激光分離技術
激光分離技術主要指激光切割技術和激光打孔技術。激光分離技術是將能量聚焦到微小的空間，可獲得極高的輻照功率密度（105～1015 W/cm2），利用這一高密度的能量進行非接觸、高速度、高精度的加工，幾乎可以對任何材料實現激光切割和打孔，是面向航空難加工材料的理想加工方式。目前，激光切割技術主要應用于飛機蒙皮、蜂窩結構、框架、翼彬，尾翼避板、直升機主旋翼、發動機機匣和火焰筒等，國外已用于鈦合金蒙皮生產，尤其在鈦合金激光切割的開裂和重熔層的研究上頗有成就。而國內主要研究方向是鋼板的激光切割工藝方面，僅少數涉及到鈦合金的切割，目前也只是少量應用于軍用飛機鈦合金蒙皮切割。激光打孔主要應用在燃燒室、葉片等渦輪發動機零部件上，如圖10所示。
在鈦合金激光切割技術研究領域，意大利巴里理工大學的Ｓｃｉｎｔｉｌｌａ開展了鈦合金光纖激光切割研究[52－53］，探究了激光切割工件直接進行激光焊接的可行性[54］。研究發現，使用光纖激光器進行鈦合金切割時的隔斷能小于CO2激光器和Ｎｄ：YＡG 激光器，并且光纖激光切割所得切縫表面粗糙度僅為1.30μｍ，遠低于CO2激光器和Ｎｄ：YＡG 激光器可以獲得的最小粗糙度。國內沈陽航空航天大學基于CO2激光器開展了ＴC1鈦合金激光切割研究[55－58］，發現機械加工試樣對應的最大載荷、屈服強度、抗拉強度略高于激光切割的試樣；而且在99％置信度前提下，激光切割試樣疲勞壽命僅為機械加工試樣的8.76％，疲勞壽命下降的原因是熱影響區和切縫表面條紋（包含微裂紋）。西北工業大學研究了CO2激光切割工藝對1.5ｍｍ TC4鈦合金疲勞性能的影響[59］，同樣發現切縫表面條紋導致激光切割試件的疲勞壽命大幅下降。沈飛團隊對TA15激光切割熱影響區的組織與性能研究發現[60］，熱影響區到基體顯微硬度呈明顯的下降趨勢，存在熱影響區的板材的屈服強度和抗拉強度比母材都有一定程度的下降。

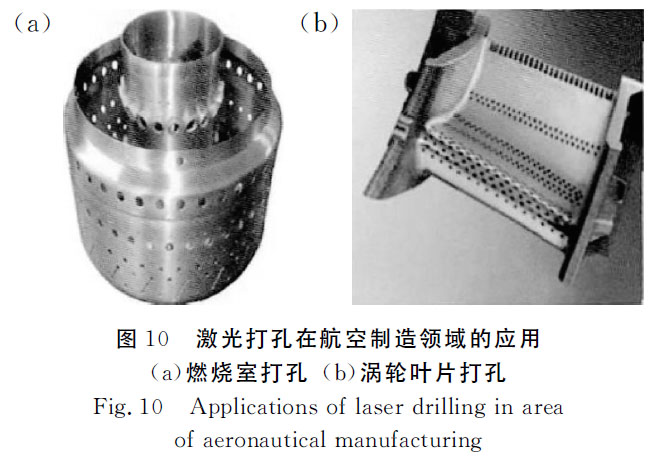

在激光打孔技術研究領域，早期，國內外在航空領域的激光打孔主要采用普通脈沖或短脈沖激光，研究內容集中在通過優化工藝來提高孔的幾何和冶金質量。印度Ｂａｎｄｙｏｐａｄｈｙａｙ等[61］對厚度分別為4ｍｍ和8ｍｍ的ＩＮ718與Ti-6Al-4V合金進行激光打孔，發現當材料厚度增加，孔的錐度減小，但打孔時產生飛濺以及重鑄層等缺陷變得明顯。馬來西亞理工大學Ｂａｈａｒ等[62］發現脈寬在0.5～20ｍｓ時，低的脈沖寬度有利于提高Ti-6Al-4V合金表面激光打孔的質量，而高的脈沖頻率可以降低孔的錐度。近年來，超短脈沖激光打孔在航空制造領域的應用得到廣泛關注。俄羅斯普通物理研究所Ｋｏｎｏｎｅｎｋｏ等[63］分析了飛秒激光的重復頻率對鈦基合金旋切打孔的影響，發現重復頻率較高時（150ｋＨｚ），打孔時的熱累積提高了速率，但孔入口邊緣和表面發生了明顯氧化。國內中科院西安光學精密機械研究所[64］和中科中涵激光設備（福建）股份有限公司[65］都開展了航空渦輪葉片表面飛秒激光打孔的工藝探索，得到的散熱孔內壁重鑄層很小，且無裂紋。
3、結論與展望
隨著航空制造領域鈦合金用量的穩步增長，低成本、高應用性能依然是未來鈦合金研究的主流方向。首先繼續開展相關新型低成本鈦合金研究，改進成形工藝，采用先進的加工與制造技術，發展鈦合金近凈成形技術等，同時可以運用計算機模擬計算設計加工工藝，節省資源，提高新材料制備和加工工藝設計的準確性；其次加強高綜合性能鈦合金研究， 如ＴｉＡｌ金屬間化合物和鈦基復合材料的研究，未來在航空制造領域可以進一步用鈦合金代替鎳基、鐵基合金等傳統材料；再者進一步研究鈦合金的激光加工技術在航空領域的應用，從而在根本上突破制約航空用鈦合金用量和應用水平提升的成本瓶頸。
隨著各方面研究的深入，相信全鈦制造的飛機也許在不遠的將來即會成為現實。
參考文獻
[1］趙永慶，葛鵬.我國自主研發鈦合金現狀與進展[Ｊ］.航空材料學報，2014，34（4）：51－61.
[2］何春艷，張利軍.國內外高溫鈦合金的發展與應用[Ｊ］.世界有色金屬，2016（1）：21－25.
[3］肖冰，康鳳，胡傳凱，等.國外輕質結構材料在國防工業中的應用[Ｊ］.兵器材料科學與工程，2011，34（1）：98－101.
[4］劉全明，張朝暉，劉世鋒，等.鈦合金在航空航天及武器裝備領域的應用與發展[Ｊ］.鋼鐵研究學報，2015，27（3）：1－4.
[5］金和喜，魏克湘，李建明，等.航空用鈦合金研究進展[Ｊ］.中國有色金屬學報，2015，25（2）：280－292.
[6］張英明，韓明臣，倪沛彤，等.航空、航天用鈦合金的發展與應用[Ｊ］.真空與低溫，2011（Ｚ2）：43.
[7］ＰANＤＥY Ａ Ｋ，ＤＵＢＥY Ａ Ｋ.Ｓｉｍｕｌｔａｎｅｏｕｓ ｏｐｔｉｍｉｚａｔｉｏｎ ｏｆ ｍｕｌｔｉｐｌｅ ｑｕａｌｉｔｙ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｉｎ ｌａｓｅｒ ｃｕｔｔｉｎｇ ｏｆ ｔｉｔａｎｉｕｍ ａｌｌｏｙ ｓｈｅｅｔ[Ｊ］.Ｏｐｔｉｃｓ ＆ Ｌａｓｅｒ Ｔｅｃｈｎｏｌｏｇｙ，2012，44（6）：1858－1865.
[8］岳鋒，杜劭峰，張建強，等.鈦合金材料高效切削工藝性能研究[Ｊ］.國防制造技術，2019，3（1）：16－21.
[9］趙偉，曲伸，楊爍，等.激光焊接技術在航空制造及修理中的應用[Ｊ］.金屬加工（激光加工專題），2019（2）：5－8.
[10］賈玉梅.激光增材制造在航空航天領域中的應用[Ｊ］.新材料產業，2019（7）：52－56.
[11］吳睿，張曉清，宋體杰，等.TA15鈦合金激光切割熱影響區的組織與性能研究[Ｊ］.熱加工工藝，2018，47（13）：75－78.
[12］李亞江，劉坤.鈦合金在航空領域的應用及其先進連接 技術[Ｊ］.航空制造技術，2015（16）：34－37.
[13］ＳＱＵＩＬＬＡCＥ Ａ，ＰＲＩＳCＯ Ｕ，CＩＬＩＢＥＲＴＯ Ｓ，ｅｔ ａｌ.Ｅｆｆｅｃｔ ｏｆ ｗｅｌｄｉｎｇ ｐａｒａｍｅｔｅｒｓ ｏｎ ｍｏｒｐｈｏｌｏｇｙ ａｎｄ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ Ti-6Al-4Vｌａｓｅｒ ｂｅａｍ ｗｅｌｄｅｄ ｂｕｔｔｊｏｉｎｔｓ[Ｊ］.Ｊｏｕｒｎａｌ ｏｆ Ｍａｔｅｒｉａｌｓ Ｐｒｏｃｅｓｓｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ，2012，212（2）：427－436.
[14］陸瑩，李松夏，喬紅超，等.Ｔｉ－Ａｌ合金激光沖擊強化表面微觀形貌演變分析[Ｊ］.稀有金屬材料與工程，2019，48（3）：841－846.
[15］李忠建，崔麗.激光技術在加工工業領域和軍事領域的發展與應用[Ｊ］.航空制造技術，2013，56（21）：62－65.
[16］李興，管迎春.淺述幾種典型激光加工技術在航空制造領域的應用現狀[Ｊ］.航空制造技術，2019，62（23／24）：38－45.
[17］曹春曉.航空用鈦合金的發展概況[Ｊ］.航空科學技術，2005（4）：1－6.
[18］逯福生，何瑜.世界鈦工業現狀及今后發展趨勢[Ｊ］.世界有色金屬，2000（12）：16－21.
[19］薛松.TA15鈦合金大型航空結構件成形特性與工藝研究[Ｄ］.重慶：重慶大學，2011.
[20］森口康夫.これからの航空機とチタン合金[Ｊ］.金屬，2012，82（3）：211－217.
[21］ＬＩ XＵＮ.Ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｓｅｌｆ－ｉｎｈａｌｉｎｇ ｉｎｔｅｒｎａｌ ｃｏｏｌｉｎｇｗｈｅｅｌ ｉｎ ｖｅｒｔｉｃａｌ ｓｕｒｆａｃｅ ｇｒｉｎｄｉｎｇ[Ｊ］.Cｈｉｎｅｓｅ Ｊｏｕｒｎａｌｏｆ Ｍｅｃｈａｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，2014，27（1）：86－90.
[22］ＬＥYＥＮＳ C，ＰＥＴＥＲＳ Ｍ.鈦與鈦合金[Ｍ］.北京：化學工業出版社，2005.294.
[23］黃旭.航空用鈦合金發展概述[Ｊ］.軍民兩用技術與產品，2012（7）：12.
[24］李亞江，夏春智，ＰＵCＨＫＯＶ Ｕ Ａ，等.高能束流焊接技術在航空發動機耐熱村料中的應用[Ｊ］.航空制造技術，2009（9）：40－44.
[25］毛小南，趙永慶，楊冠軍.國外航空發動機用鈦合金的發展現狀[Ｊ］.稀有金屬快報，2007，26（5）：1－7.
[26］李重河，朱明，王寧，等.鈦合金在飛機上的應用[Ｊ］.稀有金屬，2009，33（1）：84－91.
[27］ＳＨＩ Ｚ Ｆ，GＵＯ Ｈ Ｚ，ＨAN Ｊ Y，ｅｔ ａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ＴC21ｔｉｔａｎｉｕｍ ａｌｌｏｙ ａｆｔｅｒｄｉｆｆｅｒｅｎｔ ｈｅａｔ ｔｒｅａｔｍｅｎｔ[Ｊ］.Ｔｒａｎｓａｃｔｉｏｎｓ ｏｆ Ｎｏｎｆｅｒｒｏｕｓ Ｍｅｔａｌｓ Ｓｏｃｉｅｔｙ ｏｆ Cｈｉｎａ，2013，23（10）：2882－2889.
[28］YAN Ｍ，ＬＩＵ Ｂ，ＬＩ Ｊ.Cｈｉｎａ ａｅｒｏｎａｕｔｉｃａｌ ｍａｔｅｒｉａｌｓｈａｎｄｂｏｏｋ[Ｊ］.Ｐｏｗｄｅｒ Ｍｅｔａｌｌｕｒｇｙ Ｓｕｐｅｒ Ａｌｌｏｙ，Ｐｒｅｃｉｓｉｏｎ Ａｌｌｏｙ ａｎｄ Ｆｕｎｃｔｉｏｎａｌ Ｍａｔｅｒｉａｌ，2001（5）：105－107.
[29］張喜燕，趙永慶，白晨光.鈦合金及應用[Ｍ］.北京：化學工業出版社，2005.
[30］ＬＴＪＥＲＩＮG G，ＷＩＬＬＩＡＭＳ Ｊ C.Ｔｉｔａｎｉｕｍ（ｅｎｇｉｎｅｅｒｉｎｇ ｍａｔｅｒｉａｌｓ ａｎｄ ｐｒｏｃｅｓｓｅｓ）[Ｍ］.Ｍａｎｃｈｅｓｔｅｒ：Ｓｐｒｉｎｇｅｒ，2003：251－255.
[31］黃張洪，曲恒磊，鄧超，等.航空用鈦及鈦合金的發展及應用[Ｊ］.材料導報，2011，25（1）：102－107.
[32］張利軍，王幸運，郭啟義，等.鈦合金材料在我國航空緊固件中的應用[Ｊ］.航空制造技術，2013，56（16）：129－133.
[33］張慶玲，王慶如，李興無.航空用鈦合金緊固件選材分析[Ｊ］.材料工程，2007（1）：11－14.
[34］ＳCＨＵＴＺ Ｒ Ｗ.Ａｎ ｏｖｅｒｖｉｅｗ ｏｆ ｂｅｔａ ｔｉｔａｎｉｕｍ ａｌｌｏｙ ｅｎｖｉｒｏｎｍｅｎｔａｌ ｂｅｈａｖｉｏｒ[Ｊ］.Ｂｅｔａ Ｔｉｔａｎｉｕｍ Ａｌｌｏｙｓ ｉｎ ｔｈｅ1990ｓ，1990（3）：75.
[35］張樹啟.緊固件用高強度鈦合金的發展[Ｊ］.鈦工業進展，1998（5）：1－3.
[36］周蕓，王超.鈦合金緊固件生產技術[Ｊ］.鈦工業進展，2001（1）：12－15.
[37］王亞軍，盧志軍.焊接技術在航空航天工業中的應用和發展建議[Ｊ］.航空制造技術，2008，51（16）：26－31.
[38］ＷANG Ｐ Ｊ，ＷANG X，ＬＩＮ Ｌ，ｅｔ ａｌ.Ｔｈｅ ｍｅｔｈｏｄ ａｎｄｅｘｐｅｒｉｍｅｎｔａｌ ｒｅｓｅａｒｃｈ ｏｎ ｓｅａｍ ｔｒａｃｋｉｎｇ ａｎｄ ｄｕａｌ－ｂｅａｍｌａｓｅｒ ｗｅｌｄｉｎｇ ｆｏｒ Ｔ－ｔｙｐｅ ｗｅｌｄｉｎｇ ｓｅａｍ[Ｊ］.Ａｐｐｌｉｅｄ Ｍｅｃｈａｎｉｃｓ ａｎｄ Ｍａｔｅｒｉａｌｓ，2014（687－691）：7.
[39］YANG Ｗ，ＺＨANG X，XＩAO Ｒ.Ｄｕａｌ－ｂｅａｍ ｌａｓｅｒ ｗｅｌｄｉｎｇ ｏｆ Ｔ－ｊｏｉｎｔ ｏｆ ａｌｕｍｉｎｕｍ－ｌｉｔｈｉｕｍ ａｌｌｏｙ 2060－Ｔ8／2099－Ｔ83 [Ｊ］.Cｈｉｎｅｓｅ Ｊｏｕｒｎａｌ ｏｆ Ｌａｓｅｒｓ，2013，40（7）：0703001.
[40］ＺＨAN XＩAOＨＯＮG，CＨＥＮ ＪＩＥ，ＷＩＥ YANＨＯＮG，ｅｔａｌ.Ｈｅａｔ ｓｏｕｒｃｅ ａｎａｌｙｓｅｓ ｏｆ ｄｕａｌ ｌａｓｅｒ－ｂｅａｍ ｂｉｌａｔｅｒａｌｓｙｎｃｈｒｏｎｏｕｓ ｗｅｌｄｉｎｇ ｆｏｒ Ｔ－ｊｏｉｎｔ[Ｊ］.Cｈｉｎｅｓｅ ｗｅｌｄｉｎｇ，2011，20（1）：28－33.
[41］ＬＩ Ｄ，ＨＵ Ｓ，ＳＨＥＮ Ｊ，ｅｔ ａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｎｄ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｌａｓｅｒ－ｗｅｌｄｅｄ ｊｏｉｎｔｓ ｏｆ Ｔｉ－22Ａｌ－25Ｎｂ／TA15ｄｉｓｓｉｍｉｌａｒ ｔｉｔａｎｉｕｍ ａｌｌｏｙｓ[Ｊ］.Ｊｏｕｒｎａｌ ｏｆ Ｍａｔｅｒｉａｌｓ Ｅｎｇｉｎｅｅｒｉｎｇ ＆ Ｐｅｒｆｏｒｍａｎｃｅ，2016，25（5）：1880－1888.
[42］ＦＲＯＥＮＤ Ｍ，ＦＯＭＩＮ Ｆ，ＲＩＥＫＥＨＲ Ｓ，ｅｔ ａｌ.Ｆｉｂｅｒ ｌａｓｅｒｗｅｌｄｉｎｇ ｏｆ ｄｉｓｓｉｍｉｌａｒ ｔｉｔａｎｉｕｍ （Ｔｉ－6Ａｌ－4Ｖ／ｃｐ－Ｔｉ）Ｔｊｏｉｎｔｓ ａｎｄ ｔｈｅｉｒ ｌａｓｅｒ ｆｏｒｍｉｎｇ ｐｒｏｃｅｓｓ ｆｏｒ ａｉｒｃｒａｆｔ ａｐｐｌｉｃａｔｉｏｎ[Ｊ］.Ｏｐｔｉｃｓ ＆ Ｌａｓｅｒ Ｔｅｃｈｎｏｌｏｇｙ，2017（96）：123－131.
[43］ＶＡＫＩＬＩ－ＦＡＲＡＨANＩ Ｆ， ＬＵＮGＥＲＳＨＡＵＳＥＮ Ｊ，ＷＡＳＭＥＲ Ｋ.Ｐｒｏｃｅｓｓ ｐａｒａｍｅｔｅｒ ｏｐｔｉｍｉｚａｔｉｏｎ ｆｏｒ ｗｏｂｂｌｉｎｇ ｌａｓｅｒ ｓｐｏｔ ｗｅｌｄｉｎｇ ｏｆ Ti-6Al-4Vａｌｌｏｙ[Ｊ］.ＰｈｙｓｉｃｓＰｒｏｃｅｄｉａ，2016（83）：483－493.
[44］ＭＩＮＮ Ｅ Ｐ.Ｌａｓｅｒ－ｆｏｒｍｅｄ ｔｉｔａｎｉｕｍ ｐａｒｔｓ ｃｅｒｔｉｆｉｅｄ ｆｏｒａｅｒｏｓｐａｃｅ[Ｊ］.Ａｄｖａｎｃｅｄ Ｍａｔｅｒｉａｌｓ ａｎｄ Ｐｒｏｃｅｓｓ，2000，158（5）：15.
[45］ＡＲCＥＬＬＡ Ｆ，GＡＢＢＯＴＴ Ｄ Ｈ，ＨＯＵＳＥ Ｍ Ａ.Ｔｉｔａｎｉｕｍ ａｌｌｏｙ ｓｔｒｕｃｔｕｒｅｓ ｆｏｒ ａｉｒｆｒａｍｅ ａｐｐｌｉｃａｔｉｏｎ ｂｙ ｔｈｅ ｌａｓｅｒｆｏｒｍｉｎｇ ｐｒｏｃｅｓｓ[C］／／41ｓｔ Ｓｔｒｕｃｔｕｒｅｓ，Ｓｔｒｕｃｔｕｒａｌ Ｄｙｎａｍｉｃｓ， ａｎｄ Ｍａｔｅｒｉａｌｓ Cｏｎｆｅｒｅｎｃｅ ａｎｄ Ｅｘｈｉｂｉｔ，2000.
[46］張學軍，唐思熠，肇恒躍，等.3Ｄ打印技術研究現狀和關鍵技術[Ｊ］.材料工程，2016，44（2）：122－128.
[47］ＳＡＶＡＬANＩ Ｍ Ｍ，ＮG C C，ＬＩ Ｑ Ｈ，ｅｔ ａｌ.Ｉｎ ｓｉｔｕ ｆｏｒｍａｔｉｏｎ ｏｆ ｔｉｔａｎｉｕｍ ｃａｒｂｉｄｅ ｕｓｉｎｇ ｔｉｔａｎｉｕｍ ａｎｄ ｃａｒｂｏｎｎａｎｏｔｕｂｅ ｐｏｗｄｅｒｓ ｂｙ ｌａｓｅｒ ｃｌａｄｄｉｎｇ[Ｊ］.Ａｐｐｌｉｅｄ Ｓｕｒｆａｃｅ Ｓｃｉｅｎｃｅ，2012，258（7）：3173－3177.
[48］ＦＡＴＯＢＡ Ｏ Ｓ，ＡＤＥＳＩＮＡ Ｏ Ｓ，ＰＯＰＯＯＬＡ Ａ Ｐ Ｉ.Ｅｖａｌｕａｔｉｏｎ ｏｆ ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ，ｍｉｃｒｏｈａｒｄｎｅｓｓ，ａｎｄ ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｌａｓｅｒ－ｄｅｐｏｓｉｔｅｄ Ｔｉ－Cｏ ｃｏａｔｉｎｇｓ ｏｎＴｉ－6Ａｌ－4Ｖａｌｌｏｙ[Ｊ］.Ｔｈｅ Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｊｏｕｒｎａｌ ｏｆ Ａｄｖａｎｃｅｄ Ｍａｎｕｆａｃｔｕｒｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ，2018 （97）：2341－2350.
[49］ＳＩＢＩＳＩ Ｐ Ｎ，ＰＯＰＯＯＬＡ Ａ Ｐ Ｉ，ＫANYANＥ Ｌ Ｒ，ｅｔ ａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｎｄ ｍｉｃｒｏｈａｒｄｎｅｓｓ ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ ｏｆCｐＴｉ／ＳｉＡｌＯＮ ｃｏｍｐｏｓｉｔｅ ｃｏａｔｉｎｇｓ ｏｎ Ｔｉ－6Ａｌ－4Ｖｂｙ ｌａｓｅｒ ｃｌａｄｄｉｎｇ[Ｊ］.Ｐｒｏｃｅｄｉａ Ｍａｎｕｆａｃｔｕｒｉｎｇ，2019（35）：272－277.
[50］ＷＥＮG Ｆ，YＵ Ｈ Ｊ，CＥＮ C Ｚ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓ ａｎｄ ｗｅａｒｐｒｏｐｅｒｔｉｅｓ ｏｆ ｌａｓｅｒ ｃｌａｄｄｉｎｇ Cｏ－ｂａｓｅｄ ｃｏｍｐｏｓｉｔｅ ｃｏａｔｉｎｇｓ ｏｎ Ti-6Al-4V[Ｊ］.Ｍａｔｅｒｉａｌｓ ａｎｄ Ｄｅｓｉｇｎ，2015（80）： 174－181.
[51］GAO Ｑ Ｓ，YAN Ｈ，ＱＩＮ Y，ｅｔ ａｌ.Ｌａｓｅｒ ｃｌａｄｄｉｎｇ Ｔｉ－Ｎｉ／ＴｉＮ／ＴｉＷ ＋ ＴｉＳ／ＷＳ2ｓｅｌｆ－ｌｕｂｒｉｃａｔｉｎｇ ｗｅａｒ ｒｅｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅ ｃｏａｔｉｎｇ ｏｎ Ｔｉ－6Ａｌ－4Ｖａｌｌｏｙ[Ｊ］.Ｏｐｔｉｃｓ ＆Ｌａｓｅｒ Ｔｅｃｈｎｏｌｏｇｙ，2019（113）：182－191.
[52］ＳCＩＮＴＩＬＬＡ Ｌ Ｄ，ＳＯＲGＥＮＴＥ Ｄ，ＴＲＩCＡＲＩCＯ Ｌ.Ｅｘｐｅｒｉｍｅｎｔａｌ ｉｎｖｅｓｔｉｇａｔｉｏｎ ｏｎ ｆｉｂｅｒ ｌａｓｅｒ ｃｕｔｔｉｎｇ ｏｆTi-6Al-4Vｔｈｉｎ ｓｈｅｅｔ[Ｊ］.Ａｄｖａｎｃｅｄ Ｍａｔｅｒｉａｌｓ Ｒｅｓｅａｒｃｈ，2011（264－265）：1281－1286.
[53］ＳCＩＮＴＩＬＬＡ Ｌ Ｄ，ＴＲＩCＡＲＩCＯ Ｌ.Ｆｕｓｉｏｎ ｃｕｔｔｉｎｇ ｏｆ ａｌｕｍｉｎｕｍ，ｍａｇｎｅｓｉｕｍ，ａｎｄ ｔｉｔａｎｉｕｍ ａｌｌｏｙｓ ｕｓｉｎｇ ｈｉｇｈｐｏｗｅｒ ｆｉｂｅｒ ｌａｓｅｒ[Ｊ］.Ｏｐｔｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，2013，52（7）：76115.
[54］ＳCＩＮＴＩＬＬＡ Ｌ Ｄ，ＰＡＬＵＭＢＯ G，ＳＯＲGＥＮＴＥ Ｄ，ｅｔａｌ.Ｆｉｂｅｒ ｌａｓｅｒ ｃｕｔｔｉｎｇ ｏｆ Ti-6Al-4Vｓｈｅｅｔｓ ｆｏｒ ｓｕｂｓｅｑｕｅｎｔｗｅｌｄｉｎｇ ｏｐｅｒａｔｉｏｎｓ：Ｅｆｆｅｃｔ ｏｆ ｃｕｔｔｉｎｇ ｐａｒａｍｅｔｅｒｓ ｏｎ ｂｕｔｔ ｊｏｉｎｔｓ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ａｎｄ ｓｔｒａｉｎ ｂｅｈａｖｉｏｒ[Ｊ］.Ｍａｔｅｒｉａｌｓ ＆Ｄｅｓｉｇｎ，2013（47）：300－308.
[55］韓志仁，孫偉，劉躍專，等.兩種切割方法的ＴC1板材拉伸性能研究[Ｊ］.沈陽航空工業學院學報，2009（1）：1－3.
[56］韓志仁，孫偉.基于正交試驗鈦合金激光切割工藝參數優化[Ｊ］.機械設計與制造，2010（2）：211－213.
[57］韓志仁，孫偉，許旭東，等.ＴC1鈦合金板激光切割熱影響區組織分布[Ｊ］.遼寧工程技術大學學報：自然科學版，2010，29（4）：650－652.
[58］孫偉.ＴC1板激光切割工藝參數對切割質量的影響研究[Ｄ］.沈陽：沈陽航空工業學院，2009.
[59］武偉超，王永軍，張新娟，等.TC4鈦合金板材激光切割影響研究[Ｊ］.兵器材料科學與工程，2013（6）：35－38.
[60］吳睿，張曉清，宋體杰，等.TA15鈦合金激光切割熱影響區的組織與性能研究[Ｊ］.熱加工工藝，2018，47（13）：75－78.
[61］ ＢANＤYＯＰＡＤＨYＡY Ｓ，ＳＡＲＩＮＳＵＮＤＡＲ Ｊ Ｋ，ＳＵＮＤＡＲＡＲＡＪAN G，ｅｔ ａｌ.Gｅｏｍｅｔｒｉｃａｌ ｆｅａｔｕｒｅｓ ａｎｄｍｅｔａｌｌｕｒｇｉｃａｌ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ Ｎｄ：YＡG ｌａｓｅｒ ｄｒｉｌｌｅｄｈｏｌｅｓ ｉｎ ｔｈｉｃｋ ＩＮ718ａｎｄ Ｔｉ－6Ａｌ－4Ｖｓｈｅｅｔｓ[Ｊ］.Ｊｏｕｒｎａｌｏｆ Ｍａｔｅｒｉａｌｓ Ｐｒｏｃｅｓｓｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ，2002，127（1）： 83－95.
[62］ＢＡＨＡＲ Ｎ Ｄ，ＭＡＲＩＭＵＴＨＵ Ｓ，YＡＨYＡ Ｗ Ｊ.ＰｕｌｓｅｄＮｄ：YＡG ｌａｓｅｒ ｄｒｉｌｌｉｎｇ ｏｆ ａｅｒｏｓｐａｃｅ ｍａｔｅｒｉａｌｓ（Ｔｉ－6Ａｌ－4Ｖ）[Ｊ］.ＩＯＰ Cｏｎｆｅｒｅｎｃｅ Ｓｅｒｉｅｓ：Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，2016（152）：012056.
[63］ＫＯＮＯＮＥＮＫＯ Ｔ Ｖ，ＦＲＥＩTAG C，ＳＯＶYＫ Ｄ Ｎ，ｅｔ ａｌ.Ｉｎｆｌｕｅｎｃｅ ｏｆ ｐｕｌｓｅ ｒｅｐｅｔｉｔｉｏｎ ｒａｔｅ ｏｎ ｐｅｒｃｕｓｓｉｏｎ ｄｒｉｌｌｉｎｇｏｆ Ｔｉ－ｂａｓｅｄ ａｌｌｏｙ ｂｙ ｐｉｃｏｓｅｃｏｎｄ ｌａｓｅｒ ｐｕｌｓｅｓ[Ｊ］.Ｏｐｔｉｃｓ ａｎｄ Ｌａｓｅｒｓ ｉｎ Ｅｎｇｉｎｅｅｒｉｎｇ，2018（103）：65－70.
[64］訾進鋒，趙衛，楊小君，等.飛秒激光微納成形技術在航空發動機高壓渦輪葉片氣膜孔的應用[C］／／第16屆全國特種加工學術會議論文集.廈門：2015.
[65］劉華，喬娜，鄭偉.航空渦輪葉片氣膜孔飛秒激光加工工藝研究[Ｊ］.金屬加工（熱加工），2017（22）：7－10.
