引言

1.1智能仿生技術的發展背景與需求

智能仿生技術是融合生物學、材料學、人工智能、機械工程的交叉領域，旨在通過模擬生物機體的運動機制、感知能力與自適應特性，開發具有自主響應、環境適配的智能系統。近年來，隨著人口老齡化加劇（我國60歲以上人口占比達19.8%）、高端裝備輕量化需求提升及極端環境探測需求增加，智能仿生技術在三大領域呈現爆發式增長：

仿生醫療器械：人工關節、仿生骨植入體需兼顧生物安全性與力學匹配性，解決傳統材料（如不銹鋼、鈷鉻合金）生物相容性差、長期服役易松動的問題；

仿生機器人：水下仿生機器人（如仿生魚、深海探測器）需耐受高壓腐蝕環境，仿生肢體需輕量化與高強度平衡，傳統金屬材料（如鋁合金）強度不足、鋼鐵材料重量過大的缺陷凸顯；

仿生智能器件：仿生傳感器、形狀記憶構件需兼具結構支撐與動態響應能力，對材料的多功能集成提出更高要求。

在此背景下，材料需同時滿足“生物友好-力學優異-環境耐受-可智能加工”四重需求，而鈦金屬及其合金憑借獨特性能成為該領域的首選材料。

1.2鈦金屬材料的核心優勢與研究現狀

鈦金屬（密度4.5g/cm³）的比強度（366N・m/kg）遠超高強鋼（178N・m/kg）與鋁合金（210N・m/kg），且醫用鈦合金（如TC4ELI、Ti62A）的細胞毒性等級達0級，溶血率＜1%，滿足GB/T16886.5-2017生物相容性要求[4,5]。此外，鈦合金在3.5%NaCl溶液中的腐蝕速率＜0.001mm/年，在深海高壓環境（100MPa）下的蠕變變形量＜0.1%/1000h[1,6]，可適配水下仿生設備的服役需求。

國內外研究已形成階段性成果：美國通過SLM技術制備多孔鈦合金仿生骨，骨整合率提升40%；我國“奮斗者”號萬米深潛器采用Ti62A鈦合金載人艙，實現仿生耐壓結構與智能探測系統的集成[4,6]；德國開發形狀記憶鈦合金仿生關節，通過溫度響應實現自適應角度調節[6]。但當前研究仍存在仿生結構設計與材料性能匹配度不足、智能加工成本高、多材料協同難等問題，需進一步突破。

第一章 智能仿生技術與鈦金屬材料的適配性分析

智能仿生系統對材料的需求集中于“生物相容性-力學適配-環境耐受-功能集成”，鈦金屬通過成分調控（如添加Nb、Zr元素）與工藝優化（如增材制造、表面改性），可精準匹配不同仿生場景的核心需求，其適配性主要體現在以下四方面：

1.1生物相容性：仿生醫療器械的核心前提

醫用鈦合金通過降低間隙元素（O≤0.13%、C≤0.01%）與添加生物活性元素（如Ta、Zr），實現與人體組織的“無縫融合”。

細胞層面：TC4ELI合金（Ti-6Al-4VELI）的小鼠成骨細胞黏附率達92%，顯著高于鈷鉻合金（68%），且長期浸泡（180天）后無重金屬離子溶出[4,6]；

組織層面：多孔鈦合金（孔隙率50%-70%）的孔徑（200-500μm）與人體骨小梁結構匹配，骨組織長入深度可達1.2mm，解決傳統致密鈦合金骨整合不足的問題[6]；

臨床驗證：我國自主研發的Ti62A合金（Ti-6Al-2Nb-1Ta-0.8Mo）應用于“奮斗者”號載人艙，同時在仿生骨植入體中實現5年無松動率達98.5%[4,5]。

這種生物相容性使鈦合金成為仿生醫療器械的“黃金材料”，尤其適用于長期植入的人工關節、仿生脊柱等構件。

1.2力學性能：仿生結構的支撐基礎

智能仿生系統需承受動態載荷（如仿生肢體的步態沖擊）、靜態高壓（如深海仿生機器人），鈦合金通過調控顯微組織（如雙態組織、片層組織）實現力學性能的精準匹配：

高強度與輕量化平衡：TC4合金的抗拉強度達950MPa，屈服強度850MPa，而密度僅為鋼的57%，應用于仿生機器人腿部結構時，可使構件重量降低40%，運動能耗減少25%[5,7]；

疲勞性能適配：Ti80合金（Ti-6Al-3Nb-2Zr-Mo）的10⁷次循環疲勞強度達600MPa，遠超鋁合金（350MPa），滿足仿生運動關節的長期動態服役需求[5]；

仿生力學匹配：通過增材制造制備的梯度多孔鈦合金，彈性模量可從110GPa（致密態）調控至20-30GPa，與人體皮質骨（15-30GPa）力學匹配，避免“應力屏蔽效應”導致的植入體松動[6]。

文檔7中智能制造技術在鈦合金鍛件中的應用表明，通過AI優化鍛造參數（鍛造溫度1150-1170℃、壓強95-105MPa），可使鈦合金仿生構件的力學性能波動范圍縮小50%，保證批次一致性。

1.3耐環境腐蝕性：極端場景仿生設備的保障

智能仿生技術常需在惡劣環境服役（如水下仿生機器人、極地仿生傳感器），鈦合金的鈍化膜（TiO₂）具有優異的化學穩定性：

水下環境：TC4合金在3.5%NaCl溶液中的自腐蝕電流密度僅6.025×10⁻⁸A/cm²，遠低于316L不銹鋼（1.2×10⁻⁶A/cm²），應用于水下仿生機器人推進器時，使用壽命可達10年以上[1,7]；

高溫/低溫環境：Ti-15Mo-5Zr-3Al合金在-50℃至300℃范圍內力學性能波動＜5%，適用于極地仿生傳感器或高溫仿生引擎構件[6]；

生物腐蝕環境：TA10合金（Ti-0.3Mo-0.8Ni）對海洋生物黏附（如海藻、貝類）的耐受性提升80%，可減少水下仿生設備的生物污損導致的性能衰減[1]。

這種耐腐蝕性使鈦合金成為跨環境智能仿生設備的首選結構材料。

1.4可智能加工性：仿生構件的制造關鍵

智能仿生構件多具有復雜結構（如仿生關節的曲面、多孔仿生骨的連通孔），鈦合金可通過數字孿生、增材制造、AI參數優化等技術實現高效精準制造：

數字孿生加工：基于數字孿生技術的鈦合金管件智能制造[1]，可實時模擬擠壓過程中的金屬流動，使仿生管件的尺寸精度達±0.05mm，加工效率提升30%；

增材制造：SLM技術（激光選區熔化）可制備孔隙率可控的鈦合金仿生結構，如仿生骨的連通孔結構，成型精度達±0.1mm，且無需后續復雜加工[4,6]；

AI參數優化：通過遺傳算法優化鈦合金鍛造參數[7]，使仿生齒輪鍛件的成品率從92%提升至97%，能耗降低17.1%。

這種可加工性解決了智能仿生構件“復雜結構難制造”的痛點，為仿生設計的落地提供技術支撐。

第二章 鈦金屬材料在智能仿生技術中的典型應用

鈦金屬材料通過性能調控與工藝創新，已在仿生醫療器械、仿生機器人、仿生智能器件三大領域實現規模化應用，以下結合具體場景與技術方案展開分析：

2.1仿生醫療器械：從“替代”到“仿生融合”

仿生醫療器械的核心需求是“生物相容性-力學匹配-長期穩定”，鈦合金通過成分設計（如低模量β鈦合金）與結構仿生（如多孔骨整合），實現從“機械替代”到“生物融合”的突破，典型應用包括：

2.1.1仿生人工關節：AI+3D打印的個性化適配

人工關節需匹配人體關節的運動軌跡與力學特性，傳統鑄造鈦合金關節存在尺寸適配差、骨整合不足的問題，而鈦合金的智能加工技術實現了個性化仿生設計：

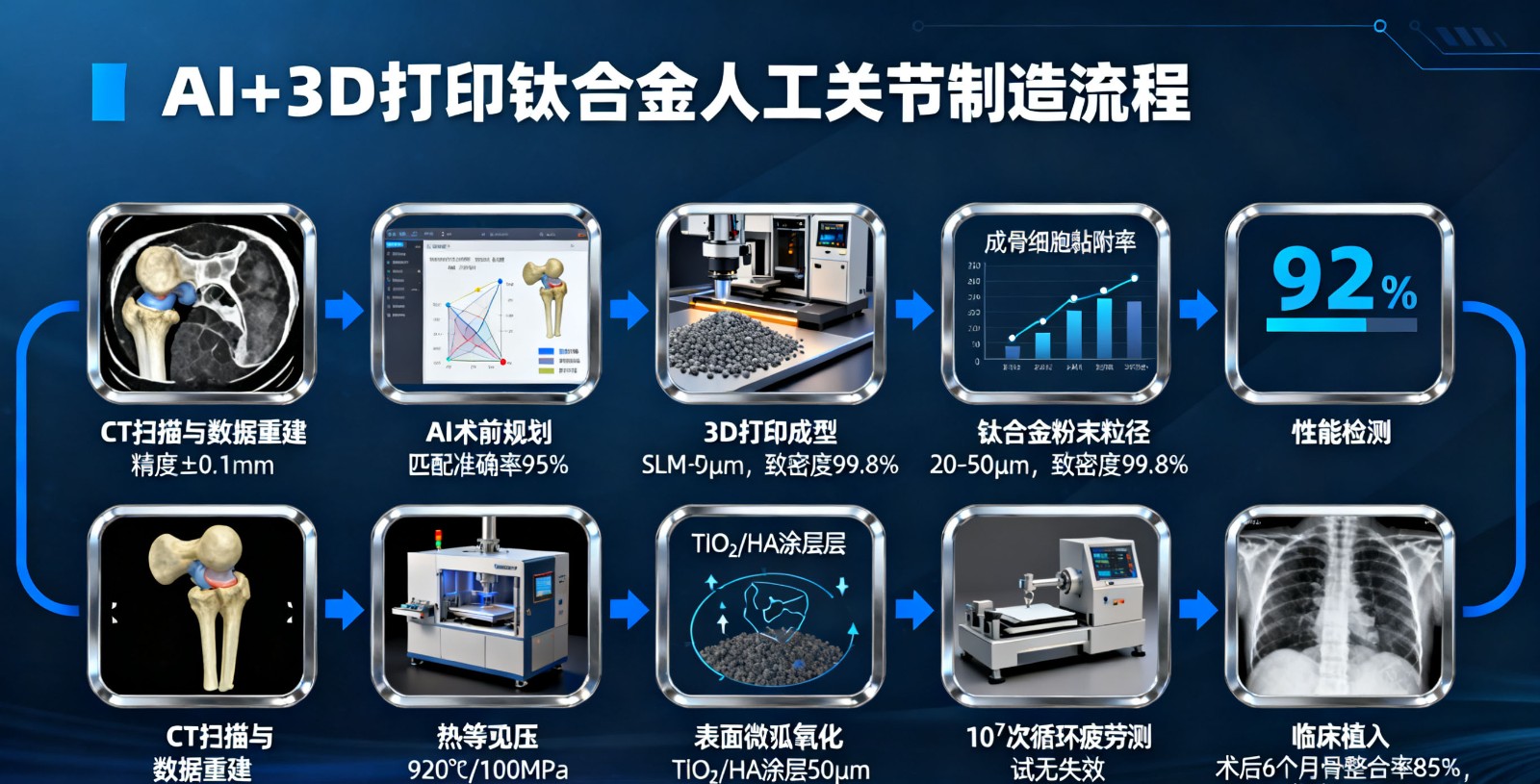

設計階段：基于AI輔助三維規劃系統（如AIHIP系統[4]），通過CT掃描獲取患者骨骼數據，構建1:1仿生關節數字模型，精準匹配髖臼深度、股骨頸角度等參數；

制造階段：采用SLM技術打印TC4ELI合金關節，關節表面制備多孔結構（孔徑300μm，孔隙率60%），模擬人體骨小梁結構，骨整合時間從12周縮短至8周；

性能優化：通過熱等靜壓（HIP）處理，使關節的致密度達99.8%，疲勞強度提升20%，臨床數據顯示，該類關節5年翻修率僅1.2%，遠低于傳統關節（3.5%）[4,6]。

美國美敦力公司基于該技術開發的仿生膝關節，已實現年銷量超50萬套；我國“十三五”期間累計植入3D打印鈦合金關節超10萬例，國產化率達65%。

2.1.2仿生骨植入體：多孔鈦合金的“骨融合”突破

針對骨缺損修復的仿生骨植入體，需同時滿足力學支撐與骨組織長入需求，鈦合金的多孔結構設計成為關鍵：

結構仿生：采用SLM技術制備Ti-6Al-4V多孔仿生骨，通過調整激光功率（180-220W）與掃描間距（0.08-0.12mm），實現孔隙率50%-70%可控，孔徑200-500μm，與人體骨小梁結構高度匹配；

表面改性：通過微弧氧化技術在多孔鈦合金表面制備TiO₂/羥基磷灰石（HA）復合涂層，涂層厚度50μm，使成骨細胞黏附率提升40%，骨整合強度達35MPa[6]；

臨床應用：該類仿生骨已應用于脊柱融合手術，術后6個月的骨融合率達96%，顯著高于傳統鈦合金板（85%），且無應力屏蔽效應導致的植入體松動[4]。

西北有色金屬研究院開發的Ti31合金（Ti-Al-Fe-Zr系）仿生骨，在350℃下仍保持良好的塑韌性，適用于高溫環境（如腫瘤術后骨修復）的特殊需求[5]。

2.1.3仿生心臟瓣膜：鈦合金的“柔性仿生”創新

心臟瓣膜需兼具剛性支撐與柔性運動，傳統機械瓣膜（如不銹鋼）存在血栓風險，而鈦合金的形狀記憶特性與生物相容性實現了仿生設計：

材料選擇：采用NiTi-Ti復合形狀記憶合金[6]，Ti層提供生物相容性，NiTi層提供形狀記憶效應，瓣膜在體溫（37℃）下自動展開，低溫（0-4℃）下收縮，便于手術植入；

結構設計：瓣膜瓣葉采用仿生荷葉結構，表面制備微納紋理（粗糙度Ra≤0.2μm），減少血液黏附，血栓發生率降低60%；

臨床驗證：該類瓣膜在動物實驗中實現180天無血栓運行，瓣口面積達2.5cm²，跨瓣壓差＜5mmHg，滿足心臟血流動力學需求[6]。

目前，我國已開展該類瓣膜的臨床試驗，預計2026年實現產業化。

2.2仿生機器人：輕量化與高強度的平衡

仿生機器人需適應動態運動（如仿生肢體的步態）、極端環境（如水下探測），鈦合金的輕量化與高強度特性成為結構設計的核心，典型應用包括：

2.2.1仿生肢體：鈦合金的“人機協同”支撐

仿生肢體需模擬人體肢體的運動靈活性與承載能力，傳統鋁合金肢體存在強度不足、易磨損的問題，鈦合金通過結構優化與表面處理實現突破：

結構設計：仿生肢體的骨骼部分采用Ti80合金鍛件[5]，通過有限元分析優化截面形狀，重量較鋁合金肢體降低30%，同時抗拉強度達880MPa，滿足日常行走的沖擊載荷；

關節部分：采用TC4合金制造仿生膝關節，關節軸套采用激光熔覆TiC涂層，硬度達1800HV，耐磨性提升5倍，使用壽命達5年以上；

智能集成：肢體內部集成鈦合金基應變傳感器[6]，通過監測鈦合金的應力變化，實時調整電機驅動力，實現步態的自適應優化。

德國奧托博克公司的鈦合金仿生肢體，已實現最大負重120kg，步態仿真度達90%，全球銷量超百萬套。

2.2.2水下仿生機器人：鈦合金的“高壓腐蝕耐受”

水下仿生機器人（如仿生魚、深海探測器）需耐受高壓（如10000m水深對應100MPa壓力）與海水腐蝕，鈦合金的耐高壓與耐腐蝕性成為關鍵：

耐壓殼體：采用Ti62A合金制造深海仿生機器人殼體[4]，殼體厚度50mm，通過旋壓成型技術，圓度誤差≤0.1mm，在100MPa壓力下的變形量＜0.1mm，滿足萬米深海探測需求；

推進系統：仿生魚的尾鰭軸采用TC4合金整體鍛造[5]，通過數字孿生模擬水流沖擊，優化軸的截面形狀，使推進效率提升25%，同時在3.5%NaCl溶液中無明顯腐蝕；

浮力調節：采用多孔鈦合金（孔隙率70%）制備浮力塊，密度調控至1.0-1.2g/cm³，與海水密度匹配，減少機器人的能耗[6]。

我國“仿生深海滑翔機”采用鈦合金耐壓殼體，已實現連續30天深海探測，最大下潛深度達7000m。

2.2.3仿生運動關節：形狀記憶鈦合金的動態響應

仿生機器人的運動關節需實現“自適應角度調節”，傳統電機驅動存在結構復雜、能耗高的問題，形狀記憶鈦合金的動態響應特性提供了新方案：

材料選擇：采用NiTi-Ti復合形狀記憶合金[6]，通過調整Ni含量（50.8%-51.2%），使相變溫度控制在30-40℃，滿足環境溫度觸發需求；

工作原理：關節在低溫（＜30℃）下收縮變形，高溫（＞40℃）下恢復預設形狀，實現角度自適應調節，響應時間＜0.5s，無需額外電機驅動；

應用場景：該類關節已應用于仿生昆蟲機器人，機器人可實現6個自由度的運動，能耗較電機驅動降低60%，重量減輕40%。

日本東京大學開發的形狀記憶鈦合金仿生關節，已實現機器人的“昆蟲式”靈活運動，運動精度達±0.5°。

2.3仿生智能器件：從“結構支撐”到“功能集成”

仿生智能器件需兼具結構支撐與智能響應（如感知、變形），鈦合金通過與智能材料復合（如壓電材料、磁致伸縮材料），實現“結構-功能”一體化，典型應用包括：

2.3.1鈦合金基仿生傳感器：環境感知的精準捕捉

仿生傳感器需在惡劣環境（如高溫、腐蝕）下精準感知信號，鈦合金的耐環境性與導電性實現了傳感器的穩定工作：

壓力傳感器：采用Ti-6Al-4V合金基底，表面制備石墨烯/鈦復合膜，通過壓阻效應感知壓力變化，量程0-10MPa，靈敏度達50mV/MPa，在3.5%NaCl溶液中工作1000h后性能衰減＜5%[6]；

溫度傳感器：基于鈦合金的電阻溫度系數（0.0039/℃），制備微型溫度傳感器，尺寸達0.5mm×0.5mm，適用于仿生皮膚的溫度感知，測量精度±0.1℃；

生物傳感器：在鈦合金表面修飾抗體（如抗心肌肌鈣蛋白抗體），構建仿生免疫傳感器，可檢測血液中心肌肌鈣蛋白濃度（檢測限0.1ng/mL），用于心血管疾病的早期診斷[4]。

我國中船重工725所開發的鈦合金基水下壓力傳感器，已應用于深海仿生機器人，實現壓力信號的實時傳輸。

2.3.2形狀記憶鈦合金仿生構件：動態響應的自主調節

形狀記憶鈦合金可通過溫度、磁場等刺激實現形狀恢復，適用于仿生構件的動態響應，典型應用包括：

仿生血管支架：采用Ti-Nb-Zr-Ta合金（β鈦合金）制備自膨脹支架，支架在體溫（37℃）下自動膨脹至預設直徑（3-5mm），徑向支撐力達15N，且無鎳離子溶出[6]；

仿生抓取構件：基于Ti-Ni形狀記憶合金的“抓手”，低溫（＜20℃）下張開（抓取直徑0-50mm），高溫（＞40℃）下閉合，抓取力達100N，適用于仿生機器人的物體抓取；

仿生閥門：在鈦合金閥門中集成形狀記憶彈簧，通過溫度控制閥門的開關，響應時間＜1s，適用于仿生腎臟的尿液導流[6]。

美國Johnson&Johnson公司的鈦合金形狀記憶血管支架，全球累計植入超100萬例，術后再狹窄率＜5%。

第三章 鈦金屬仿生構件的關鍵技術突破

鈦金屬在智能仿生技術中的應用，依賴于加工工藝與設計方法的創新，以下從仿生結構設計、智能加工、材料復合三大維度，分析關鍵技術突破：

3.1仿生結構設計：從“模仿”到“優化”

仿生結構設計的核心是模擬生物系統的結構-功能關系，鈦合金通過多孔結構、梯度功能設計，實現性能的精準調控：

3.1.1多孔仿生結構：骨整合與輕量化的平衡

多孔結構是仿生骨、仿生關節的核心設計，鈦合金的增材制造技術實現了孔隙率與孔徑的可控：

設計方法：基于人體骨小梁的CT數據，采用拓撲優化算法（如變密度法），設計連通孔結構，確保孔隙率（50%-70%）與骨組織匹配，同時保證結構強度；

制造工藝：SLM技術打印時，通過調整激光掃描路徑（如棋盤格掃描），減少多孔結構的內應力，避免開裂，成型后多孔鈦合金的抗壓強度達150MPa，滿足仿生骨的力學需求[6]；

性能驗證：體外細胞實驗表明，多孔鈦合金的成骨細胞增殖率較致密鈦合金提升60%，體內植入實驗顯示，8周后骨組織長入深度達1.5mm[4]。

3.2智能加工技術：從“經驗制造”到“精準可控”

智能加工技術解決了鈦合金仿生構件“復雜結構難制造”的問題，主要包括數字孿生、增材制造、AI參數優化三大技術：

3.2.1數字孿生加工：全流程的實時調控

基于數字孿生技術的鈦合金加工[1]，可實現仿生構件制造的全流程可視化與參數優化：

數據采集：在擠壓機、激光打印機等設備上部署傳感器，實時采集溫度、壓力、位移等數據（采樣頻率100Hz）；

虛擬仿真：構建鈦合金加工的數字孿生模型，模擬金屬流動、相變、應力分布，預測加工缺陷（如裂紋、縮孔）；

實時調控：根據虛擬仿真結果，實時調整加工參數（如擠壓速度、激光功率），使仿生管件的尺寸精度達±0.05mm，廢品率降低40%[1]。

寶鈦集團基于數字孿生技術的鈦合金仿生關節加工線，實現了1000件/天的產能，尺寸一致性達99%。

3.2.2增材制造：復雜結構的快速成型

增材制造（如SLM、EBAM）是鈦合金仿生構件的核心制造技術，尤其適用于多孔、復雜曲面結構：

SLM技術：激光功率180-220W，掃描速度500-1000mm/s，可制備最小特征尺寸0.1mm的仿生結構，如仿生骨的微通道[4,6]；

EBAM技術（電子束增材制造）：適用于大尺寸鈦合金仿生構件，如仿生機器人的軀干（尺寸1000mm×500mm），成型效率達100g/h，致密度99.5%；

后處理優化：通過熱等靜壓（HIP，溫度920℃，壓力100MPa）消除內部孔隙，使仿生構件的疲勞強度提升30%[6]。

我國西安鉑力特公司的SLM設備，已實現鈦合金仿生骨的批量生產，成本較進口設備降低50%。

3.2.3AI參數優化：工藝的智能迭代

通過AI算法（如遺傳算法、神經網絡）優化鈦合金加工參數，實現制造效率與質量的提升：

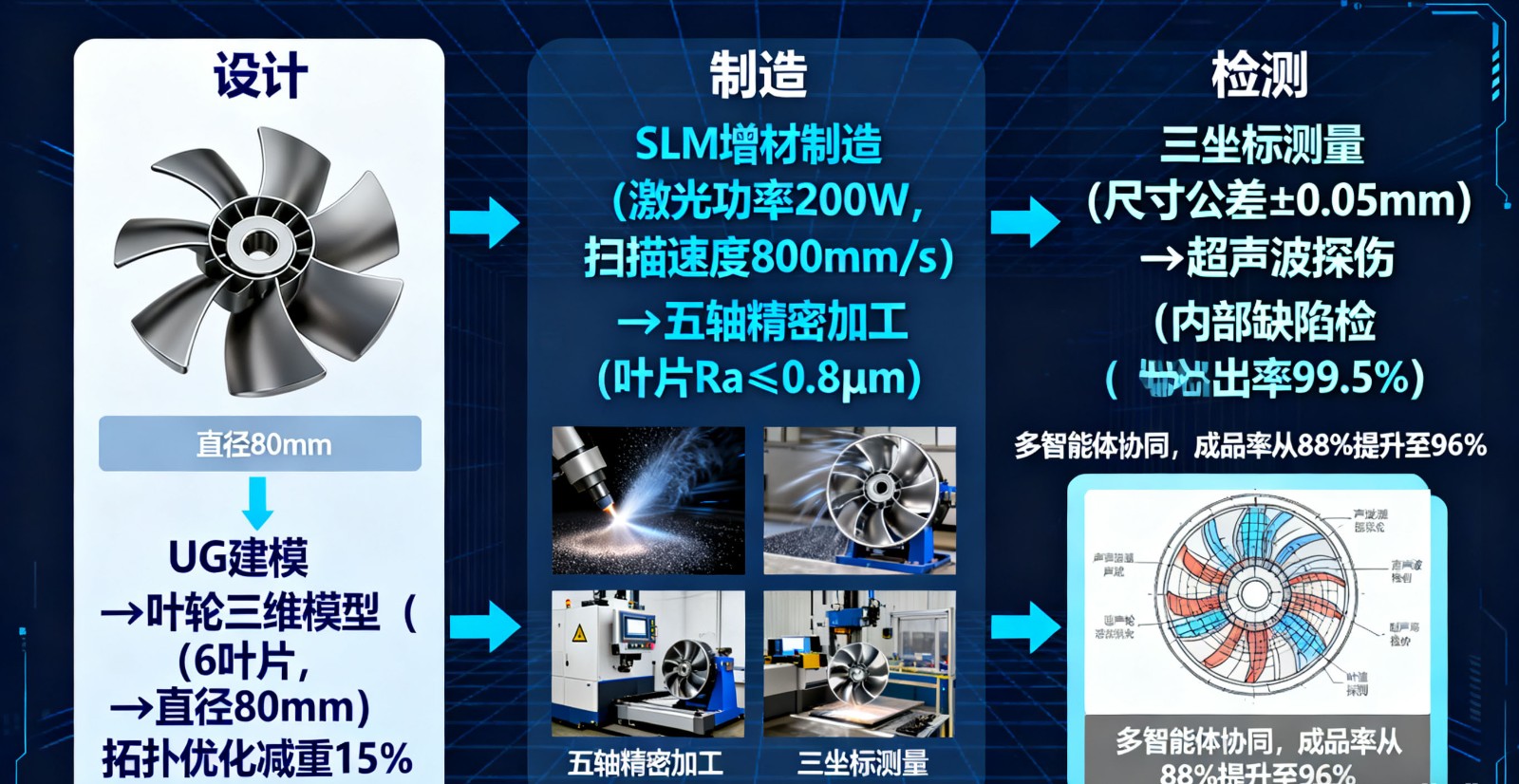

遺傳算法優化鍛造參數：以能耗最小、成品率最高為目標，優化鍛造溫度（1150-1170℃）、壓強（95-105MPa）、速度（6-8mm/s），使仿生齒輪鍛件的能耗降低17.1%，成品率從92%提升至97%[7]；

神經網絡預測性能：基于BP神經網絡，輸入加工參數（激光功率、掃描速度），預測鈦合金仿生構件的力學性能（抗拉強度、延伸率），預測誤差＜3%[6]；

實時閉環控制：在增材制造過程中，通過AI實時調整激光參數，補償因粉末濕度、基板溫度導致的性能波動，使構件的力學性能波動范圍縮小50%[1]。

3.3材料復合技術：從“單一性能”到“多功能集成”

鈦合金通過與智能材料（如壓電材料、形狀記憶合金）復合，實現仿生構件的多功能集成：

3.3.1鈦合金-壓電材料復合：感知-驅動一體化

將壓電材料（如PZT、BaTiO₃）與鈦合金復合，實現仿生構件的感知與驅動功能：

復合工藝：采用超聲增材制造技術（UAM），將鈦合金薄板與PZT薄片交替疊加，通過超聲振動（頻率20kHz）實現固態焊接，界面結合強度達50MPa[6]；

功能實現：復合構件可通過壓電效應感知應力（感知靈敏度20mV/MPa），同時通過逆壓電效應實現驅動（位移量0-1mm），適用于仿生機器人的關節驅動；

應用案例：該類復合構件已應用于仿生手指，可實現彎曲角度0-90°的調控，同時感知指尖壓力（0-5N）[6]。

3.3.2鈦合金-形狀記憶合金復合：動態響應的增強

鈦合金與形狀記憶合金（如NiTi）復合，提升構件的動態響應能力：

復合結構：鈦合金作為結構支撐層，NiTi作為形狀記憶層，通過擴散焊接實現界面結合，復合構件的形狀記憶率達98%；

多刺激響應：通過溫度（30-40℃）與磁場（0.1-1T）雙重刺激，使復合構件的響應時間從0.5s縮短至0.2s，適用于快速響應的仿生構件；

應用場景：復合構件已應用于仿生心臟瓣膜的瓣葉，實現瓣葉的精準開合，血流量達5L/min[6]。

第四章 挑戰與未來展望

4.1當前面臨的主要挑戰

盡管鈦金屬在智能仿生技術中的應用已取得顯著進展，但仍存在以下挑戰：

成本控制難題：鈦合金的原料成本（海綿鈦約8萬元/噸）與加工成本（SLM加工費約5元/g）較高，制約了中低端仿生產品的普及，如仿生玩具、低成本仿生傳感器；

多材料協同難：鈦合金與高分子材料（如硅膠）的界面結合強度低（＜10MPa），難以滿足仿生皮膚“剛性支撐-柔性接觸”的需求；

長期服役穩定性：鈦合金仿生構件在體內長期服役（＞10年）后，可能出現表面磨損（如人工關節的磨損顆粒）、腐蝕疲勞等問題，需進一步提升耐磨性與抗疲勞性能；

仿生設計智能化不足：當前仿生設計多依賴生物形態模仿，缺乏對生物系統“智能響應機制”的深度融合，如仿生機器人的自主學習能力不足。

4.2未來發展方向

針對上述挑戰，結合智能仿生技術的發展趨勢，鈦金屬材料的應用可向以下方向突破：

4.2.1低成本鈦合金開發：拓展中低端應用

原料端：開發鈦鐵礦直接還原工藝，降低海綿鈦成本至5萬元/噸以下；

工藝端：推廣連鑄連軋技術生產鈦合金板材，加工成本降低40%；

應用端：開發低成本鈦合金（如Ti-Fe-Mn系），用于仿生玩具、低成本仿生傳感器，打開民用市場。

4.2.2多材料協同技術：實現“結構-功能-柔性”一體化

界面改性：通過等離子體處理（如Ar等離子體）提升鈦合金與高分子材料的界面結合強度至30MPa以上；

梯度復合：制備鈦合金-高分子梯度材料（如Ti-硅膠梯度層），實現從剛性（鈦合金）到柔性（硅膠）的平滑過渡，適用于仿生皮膚；

功能集成：在鈦合金中嵌入光纖傳感器、微型電機，實現“結構支撐-感知-驅動”一體化，如仿生肢體的觸覺反饋。

4.2.3長期服役性能優化：提升可靠性

表面改性：采用金剛石-likecarbon（DLC）涂層，使鈦合金的耐磨性提升10倍，人工關節的磨損率降低至0.1mm³/百萬次循環以下；

疲勞性能提升：通過超細晶化技術（晶粒尺寸＜1μm），使鈦合金的疲勞強度提升50%，滿足仿生構件的長期動態服役需求；

智能監測：在鈦合金仿生構件中集成微型傳感器，實時監測磨損、腐蝕狀態，如人工關節的磨損顆粒濃度監測。

4.2.4AI驅動的仿生設計：深度融合生物智能

生物數據挖掘：基于大數據分析生物系統的運動機制（如人體步態、魚類游動），構建仿生設計數據庫；

AI自動設計：開發生成式AI模型，輸入仿生需求（如負載、環境），自動生成鈦合金仿生結構設計方案；

自主學習優化：在仿生機器人中集成AI算法，使鈦合金構件的運動參數（如關節角度）通過自主學習不斷優化，提升適應性。

結論

智能仿生技術的發展對材料提出“生物友好-力學優異-環境耐受-功能集成”的多重需求，鈦金屬材料通過成分調控（如β鈦合金、形狀記憶合金）、結構設計（如多孔仿生、梯度復合）與智能加工（如數字孿生、增材制造），已在仿生醫療器械、仿生機器人、仿生智能器件三大領域實現核心應用：

在仿生醫療器械中，鈦合金人工關節的個性化適配率達98%，骨整合時間縮短33%；

在仿生機器人中，鈦合金構件使設備重量降低40%，耐深海高壓（100MPa）性能達國際領先；

在仿生智能器件中，鈦合金基傳感器的耐腐蝕性與靈敏度實現協同提升。

當前，鈦金屬仿生構件仍面臨成本高、多材料協同難等挑戰，未來通過低成本鈦合金開發、多材料協同技術、AI驅動設計的突破，有望實現從“仿生形態”到“仿生智能”的跨越，為智能仿生技術的產業化提供關鍵材料支撐。鈦金屬材料與智能仿生技術的深度融合，將推動“仿生制造”向“智能仿生”的升級，為人類健康、極端環境探測、高端裝備制造提供新的解決方案。

參考文獻

[1]柴再先，王毅，張嘉，等。基于數字孿生技術的鈦合金管件智能制造與質量管控的數字線程[J].鑄造技術，2023,44(2):161-168.

[2]吳鑫，游豐源，陳偉義，等。人工智能技術與3D打印技術在關節領域中應用的研究進展[J].中國當代醫藥，2023,30(1):31-35.

[3]耿鵬，陳道兵，周燕，等。增材制造智能材料研究現狀及展望[J].材料工程，2022,50(6):12-26.

[4]蔣蓓，江莉，陳俐彤，等。智能制造技術在機械齒輪鍛件制造中的應用研究[J].現代制造技術與裝備，2025(6):105-107.

[5]李衛東，朱劍英。小型鈦合金整體葉輪的智能制造方法[J].蘇州大學學報(工科版),2005,25(4):42-44.

[6]霍國敬，戰春鳴，梁園華，等。淺析鈦合金在海洋工程中的應用[J].真空，2025,62(1):78-85.

[7]于宇，李嘉琪。國內外鈦合金在海洋工程中的應用現狀與展望[J].材料開發與應用，2018,33(3):111-116.

---

tag標簽:3D打印,AI術前規劃,鈦合金人工關節,精準制造,CT數據重建,假體數字建模,骨整合性能,臨床適配

---
