引言

點式鍛壓激光成型工藝具有成型過程靈活、適用范圍廣、生產成本低等方面的特點,能夠有效克服鈦合金在傳統成型工藝下普遍存在的柱狀晶粗大、力學性能不足等問題。苗廣輝等[1]通過點式鍛壓激光制備了TC4鈦合金葉片試件,發現該技術可大幅降低鈦合金葉片的磨損體積,顯著提升了葉片的耐腐蝕性能和耐磨損性能;席明哲等[2]預先對TC17鈦合金進行770℃/4h退火處理,顯著提升了鈦合金在點式鍛壓激光成型后的拉伸強度;呂超等[3]通過連續點式鍛壓激光工藝對TC11鈦合金厚壁零件實施成型加工處理,發現成型后的TC11鈦合金內部組織為等軸晶組織,等軸晶尺寸均勻,可避免出現常規成型工藝下常見的晶間斷裂問題,提高鈦合金材料塑性。在現有成果的啟發下,本文研究通過點式鍛壓激光成型工藝對TC4和TC11兩種鈦合金實施成型加工處理,顯著提升了TC4/TC11合金材料的力學性能。

1、鈦合金的點式鍛壓激光成型方法

1.1TC4/TC11鈦合金的成型與熱處理簡介

本文研究的TC4/TC11鈦合金目標厚度為20mm,分別采用以下方法進行。

1.1.1激光成型

針對TC4實施激光沉積處理,待沉積厚度達到10mm后,將材料改為TC11再沉積10mm。

1.1.2點式鍛壓成型

針對TC4實施激光沉積處理,待沉積厚度達到7mm后,將整個體系轉移至點式鍛壓工作臺,用同樣的材料繼續沉積至10mm。在此基礎上,將材料更換為TC11并繼續點式鍛壓沉積至13mm,最后采用激光沉積工藝將整個體系沉積至20mm[46]。

1.1.3復合成型

針對TC4實施激光沉積處理,待沉積厚度達到5mm后,將整個體系轉移至點式鍛壓工作臺,用同樣的材料繼續沉積至10mm。在此基礎上,將材料更換為TC11,采用同樣的方法將整個體系沉積至20mm[79]。

1.1.4固溶處理

為改善材料塑性,通過電阻熱處理爐對TC4和TC11鈦合金粉末實施溶固熱處理,所采用的固溶處理制度分別為930℃/2h、950℃/2h、970℃/2h。

1.2材料與設備

1.2.1所需材料

所需材料包括TC4鈦合金粉、TC11鈦合金粉、鈦合金基板,各項材料均購自上海中鎳實業有限公司,化學成分如表1～3所示。

表 1 TC4 鈦合金化學成分（質量分數，%）

（Tab.1 Chemical Composition of TC4 Titanium Alloy）

O	H	N	C	Fe	Cr	Mo	Zr	Sn	Al	其他	Ti
0.08~0.13	≤0.0125	≤0.05	≤0.05	≤0.30	3.5~4.5	3.5~4.5	1.6~2.4	1.6~2.4	4.5~5.5	≤0.30	余量
注：原文中 O 元素范圍 “0.8 ~ 0.13” 應為筆誤，結合 TC4 合金標準成分修正為 “0.08~0.13”。

表 2 TC11 鈦合金化學成分（質量分數，%）

（Tab.2 Chemical Composition of TC11 Titanium Alloy）

O	H	N	C	Fe	V	Al	其他	Ti
≤0.20	≤0.012	≤0.05	≤0.10	≤0.30	3.5~4.5	5.6~6.8	≤0.4	余量

表 3 鈦合金基板化學成分（質量分數，%）

（Tab.3 Chemical Composition of Titanium Alloy Substrate）

H	N	C	Si	Fe	V	Al	O	其他	Ti
0.01	0.05	0.1	0.12	0.3	3.5~4.5	6.5~6.8	0.2	≤0.5	余量
注：原文表格存在排版錯位，已修正元素對應關系。

1.2.2所需設備

所需設備包括FG450型光纖激光器組(深圳市非凡光電),SX2916A型電阻熱處理爐(上海捷呈),WLSCNC型光學顯微鏡(東莞微鈮斯),ZC1139型掃描電子顯微鏡(上海茁彩)、UTM0402萬能拉伸機(承德金建)。

1.3檢測和測試方法

1.3.1微觀檢測

通過光學微觀鏡觀察鈦合金材料的微觀形貌;通過掃描電子顯微鏡對鈦合金材料進行斷口形貌分析。

1.3.2拉伸性能測試

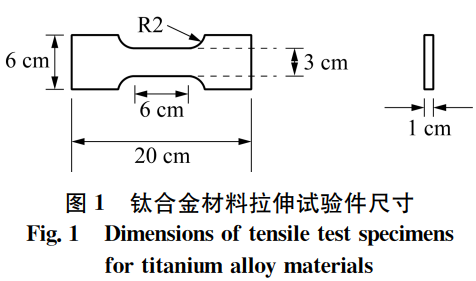

通過萬能拉伸機對鈦合金材料進行拉伸性能測試,設定拉伸速率為1mm/min,拉伸試樣尺寸如圖1所示。

2、TC4/TC11鈦合金測試結果

2.14TC4/TC11鈦合金拉伸性能測試結果

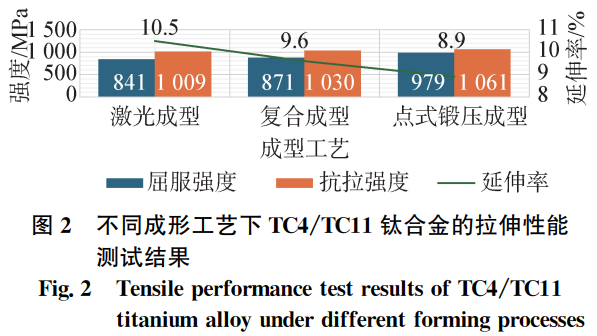

TC4/TC11鈦合金的拉伸性能測試結果如圖2所示。根據圖2可知,點式鍛壓工藝能夠顯著提升TC4/TC11鈦合金的抗拉強度和屈服強度,點式鍛壓成型鈦合金相較于激光成型鍛件的抗拉強度增加了105.2%,屈服強度增加了116.4%,延伸率則有所降低。出現該現象的原因在于,TC4/TC11鈦合金在點式鍛壓工藝下存在內部殘余應力,后續的激光沉積無法充分釋放材料內部的殘余應力,致使成型件出現加工硬化[1011]。除此之外,激光成型工藝在快速冷卻的過程中釋放大量熱應力,致使合金內部出現較多片層狀的α相微觀組織,降低了TC4/TC11鈦合金的延伸率[1213]。為提高該材料的延伸率,使其在工業加工過程中體現出更加理想的塑性,研究思路為對TC4和TC11鈦合金粉末實施固溶處理。

2.2固溶處理對鈦合金微觀組織撓跋�

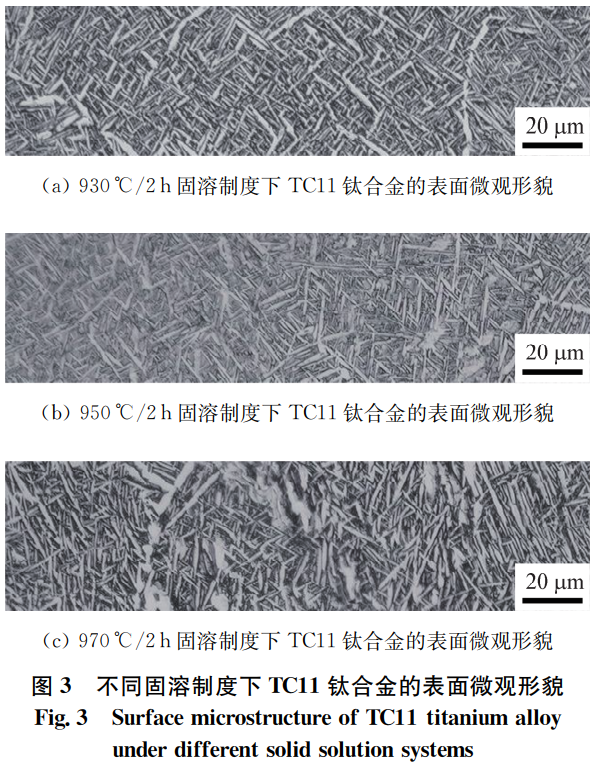

以TC11鈦合金為例,該材料在經過固溶處理后的表面微觀形貌如圖3所示。根據圖3(b)可知,在固溶溫度由930℃增加至950℃的過程中,合金材料的α相體現出了更加明顯的球化特征,α相寬度也隨之提升;根據圖3(c)可知,在固溶溫度達到970℃的情況下,合金材料內部晶粒主要表現為棒狀α相、針狀α相和等軸α相,晶界球化作用顯著且較為細小。

2.3固溶處理對TC4/TC11鈦合金拉伸性能的影響

經過固溶處理的TC4/TC11鈦合金拉伸性能測試結果如表4所示。鈦合金的塑性與強度主要與其內部所含有的α相有關,α相的寬度與材料強度成反比,與塑性成正比[1415]。根據表4可知,在固溶溫度逐漸增加的過程中,激光成型的鈦合金強度呈先降后升的趨勢,延伸率走勢則相反。出現該現象的原因在于,鈦合金內部的α相含量隨固溶溫度的提升而增加,β相含量相對減少,在增加合金材料強度的同時也降低了延伸率[1617]。而在固溶溫度達到970℃的情況下,α相的長寬比隨之下降,出現等軸狀和棒狀α相,合金材料延伸率得到提升,塑性得到改善。

表 4 不同固溶溫度下鈦合金的拉伸性能測試結果

（Tab.4 Tensile Properties Test Results of Titanium Alloy at Different Solution Temperatures）

固溶處理制度	成型工藝	延伸率 /%	抗拉強度 /MPa	屈服強度 /MPa
970℃/2h	點式鍛壓成型	13.5	1178	1080
970℃/2h	復合成型	15.2	1061	897
970℃/2h	激光成型	12.8	1052	883
950℃/2h	點式鍛壓成型	14.8	1023	973
950℃/2h	復合成型	12.6	1073	935
950℃/2h	激光成型	11.9	1011	857
930℃/2h	點式鍛壓成型	12.2	1101	1012
930℃/2h	復合成型	8.3	1182	1098
930℃/2h	激光成型	10.9	1035	869
注：原文表格列名存在錯位，已根據性能指標邏輯修正延伸率、抗拉強度、屈服強度的對應關系。

在點式鍛壓成型工藝方面,TC4/TC11鈦合金強度在固溶溫度增加過程中呈現出先降后升的趨勢。當固溶溫度為930℃時,合金材料內部的α相較為狹長,在固溶溫度提升至950℃后,合金材料內部因點式鍛壓所造成的形變得到恢復,α相呈板條狀且相對含量增加,致使材料的強度隨之下降[1819]。在固溶溫度達到970℃的情況下,材料內部的α相重新恢復到均勻且狹長的狀態,晶界處出現等軸α相,使得合金材料的強度得到顯著提升。

2.4固溶處理對TC4/TC11鈦合金斷口形貌的影響

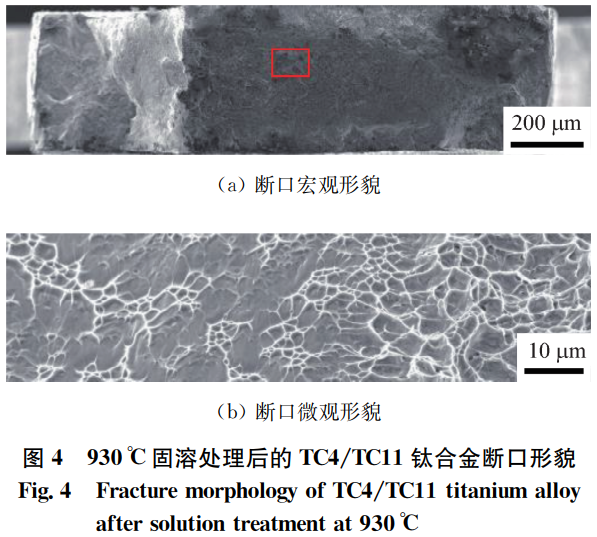

經過固溶處理的TC4/TC11鈦合金微觀斷口形貌如圖4～6所示。根據圖4可知,經過930℃固溶處理后的TC4/TC11鈦合金斷口宏觀形貌較為平滑,微觀表面分布有較淺的韌窩,且材料內部存在沿晶斷裂,塑性不足。

根據圖5可知,經過950℃固溶處理后的TC4/TC11鈦合金斷口宏觀表面存在較大起伏,并分布有些許小切面。微觀表面分布有深度較大的韌窩,材料內部呈現出塑性斷裂特征。

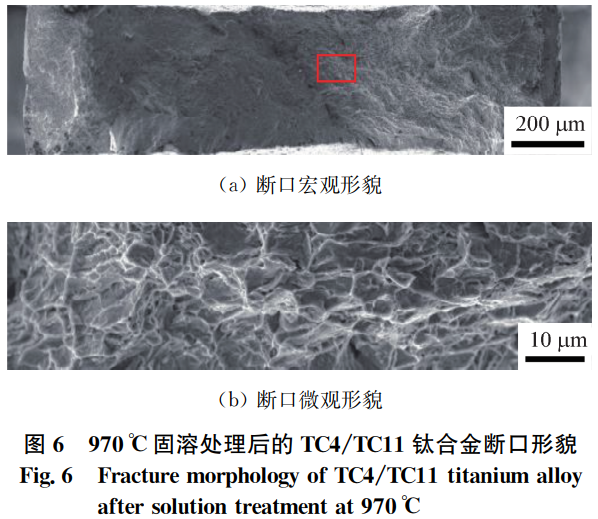

根據圖6可知,經過970℃固溶處理后的TC4/TC11鈦合金宏觀斷面存在較為明顯的起伏,且起伏幅度和頻率較低。微觀表面沒有明顯的解理平臺,韌窩均勻且深度更大,材料內部呈現出韌性斷裂特征,塑性得到了顯著改善。

3、結束語

本文介紹了點式鍛壓激光工藝在鈦合金加工成型處理中的應用方法,采用TC4和TC11兩種鈦合金粉末制備出了TC4/TC11鈦合金。經拉伸后發現,點式鍛壓激光成型工藝雖然能夠提升TC4/TC11鈦合金的拉伸性能,但塑性有所下降。因此,研究對TC4和TC11兩種鈦合金粉末實施固溶處理。經微觀形貌觀察后發現,隨著固溶溫度的提升,合金材料內部的α相形態得到顯著改善,且斷面韌窩深度隨之提升。當固溶溫度達到970℃時,合金材料內部呈現出韌性斷裂特征,有效改善了材料塑性。綜上所述,采用高溫固溶和點式鍛壓激光成型兩種工藝制備TC4/TC11鈦合金,能夠在維持合金材料良好塑性的基礎上有效提升其拉伸性能。

參考文獻:

[1]苗廣輝,韓開生,田寧.點式鍛壓激光快速成型 TC4鈦合金葉片的組織與性能研究[J].熱加工工藝,2023,52(23):92 95+99.

MIAOGH,HANKS,TIANN.Researchonthe microstructureandpropertiesofTC4titaniumalloy blades produced by point forging laser rapidprototyping[J].Hotprocessingtechnology,2023,52(23):92 95+99.

[2]席明哲,李明躍,張晟偉,等.退火溫度和壓下量對點式鍛壓激光成型 TC17鈦合金組織性能的影響[J].塑性工程學報,2022,29(10):55 64.

XIM Z,LI M Y,ZHANG S W,etal.The influenceofannealingtemperatureand reduction amountonthe microstructureand properties of TC17titaniumalloyformedbypointforginglaser forming[J].JournalofPlasticEngineering,2022,29(10):55 64.

[3]呂超,吳貞號.連續點式鍛壓激光快速成型 TC11鈦合金的組織和力學性能 [J].金屬學報,2017,53(09):1065 1074.

LÜ C,WU Z H.Microstructureand mechanical properties of TC11 titanium alloy produced by continuouspointforginglaserrapidprototyping[J].ActaMetallica,2017,53(09):1065 1074.

[4]王幸運,楊錚,趙小龍.不同熱處理制度對 Gr.38鈦合金板材的組織性能的影響[J].鍛壓技術,2024,49(03):202 206.

WANGXY,YANGZ,ZHAOXL.Theinfluence of different heat treatment regimes on the microstructureandpropertiesofGr.38titanium alloysheet[J].ForgingTechnology,2024,49(03):2022 206.

[5]李海濤,陳冬梅,官海婷,等.Ti62A鈦合金固溶過程中初生α相的球化機理[J].金屬熱處理,2024,49(03):168 173.

LI H T,CHEN D M,GUAN H T,etal.Spheroidization mechanism ofprimaryαphasein Ti62Atitaniumalloyduringsolidsolutionprocess[J].MetalHeatTreatment,2024,49(03):168 173.

[6]王奔,龍志凱,鄭英曉,等.刀具鈍化方法對硬質合金銑刀加工鈦合金切削性能的影響[J].工具技術,2024,58(03):33 37.

WANGB,LONGZK,ZHENGYX,etal.The influenceoftoolpassivationmethodonthecutting performanceoftitaniumalloymachinedbyhardalloy millingcutters[J].ToolTechnology,2024,58 (03):33 37.

[7]何石.典型鈦合金蒙皮加支撐結構高溫環境下振動疲勞壽命研究[J].工程與,2024,64(01):79 81,96.

HES.Experimentalstudyonvibrationfatiguelife oftypicaltitaniumalloyskinandsupportstructure underhightemperatureenvironment[J].Engineering andTesting,2024,64(01):79 81+96.

[8]付宇明,馬順芯,劉紹峰,等.TC4表面激光熔覆硬質復合涂層組織與性能[J].華南理工大學學報(自然科學版),2024,52(03):10 17.

FUY M,MASX,LIUSF,etal.Microstructure andPropertiesofLaserCladding HardComposite CoatingonTC4Surface[J].JournalofSouthChina UniversityofTechnology(NaturalScienceEdition),2024,52(03):10 17.

[9]張春雨,肖婷,趙巖,等.激光直接沉積增材制造鈦合金超聲檢測方法研究[J].無損探傷,2024,48(02):1 6,11.

ZHANGCY,XIAOT,ZHAOY,etal.Researchon UltrasonicTesting MethodforLaserDirectDeposition AdditiveManufacturingofTitaniumAlloy[J].Non destructivetesting,2024,48(02):1 6+11.

[10]蘇奧,蘇運娟.Ti 6Al 4V鈦合金環保型陽極氧化及封閉處理研究[J].電鍍與精飾,2024,46(03):66 74.

SU A,SU Y J.Research on Environmentally friendlyAnodizingandSealingTreatmentofTi-6Al4VTitanium Alloy[J].ElectroplatingandFinishing,2024,46(03):66 74.

[11]朱辰哲,付秀麗,王立群,等.高強亞穩β鈦合金的變形損傷行為研究現狀[J].制造技術與機床,2024,(03):76 84.

ZHUCZ,FUXL,WANGLQ,etal.Research statusofdeformation damage behavior of highstrength metastable β - titanium alloy [J].Manufacturing Technology and Machine Tools,2024,(03):76 84.

[12]張啟元,李亞非,熊志亮,等.熱強鈦合金應用于壓氣機盤鍛件實例分析研究[J].鍛壓裝備與制造技術,2024,59(01):102 107.

ZHANGQ Y,LIYF,XIONGZL,etal.Case studyontheapplicationofhotstrengthenedtitanium alloyin compressordiscforgings[J].ForgingEquipmentandManufacturingTechnology,2024,59 (01):102 107.

[13]薛添淇,閆少帥,張敏,等.TC32鈦合金 TIG焊接接頭顯微組織及力學性能研究 [J].焊管,2024,47(02):70 78.

XUETQ,YANSS,ZHANG M,etal.Studyon microstructureand mechanicalpropertiesofTC32 titaniumalloyTIGweldedjoints[J].Weldedpipe,2024,47(02):70 78.

[14]姜琪,孫利星,張藝豪,等.QAl10 4 4/TC6雙金屬連接界面組織與力學性能分析[J].銅業工程,2024,(01):45 53.

JIANGQ,SUNLX,ZHANGYH,etal.Analysis of microstructure and mechanical properties of QAl10-4-4/TC6bimetallicconnectioninterface[J].CopperEngineering,2024,(01):45 53.

[15]袁杏,仇一卿,張宏達,等.基于復雜鈦合金零件的點焊自動化單元研究[J].焊接技術,2024,53(02):104 109.

YUANX,QIUYQ,ZHANGHD,etal.Research onspotweldingautomationunitbasedoncomplex titanium alloy parts [J]. Welding Technology,2024,53(02):104 109.

[16]楊東,賈天浩.TC4鈦合金側銑加工表面形貌分析及工藝參數優化 [J].海軍航空大學學報,2024,39(01):131 138.

YANGD,JIA T H.Surfacemorphologyanalysis andprocessparameteroptimizationofTC4titanium alloysidemillingmachining[J].JournalofNaval AviationUniversity,2024,39(01):131 138.

[17]祝鶴,劉艷梅,趙棟,等.焊后熱處理對 TA15鈦合金中厚板焊接接頭彎曲性能的影響[J].金屬熱處理,2024,49(02):179 182.

ZHUH,LIUY M,ZHAOD,etal.TheEffectof PostweldHeatTreatmentontheBendingProperties ofTA15TitaniumAlloyMediumthickPlateWelded Joints[J].MetalHeatTreatment,2024,49(02):179 182.

[18]華承亮,趙有,李偉琪.CMC對紙張濕抗張強度的影響[J].造紙技術與應用,2023,51(03):12 14.

HUACL,ZHAOY,LIWQ.TheinfluenceofCMC onthewettensilestrengthofpaper[J].Papermaking TechnologyandApplications,2023,51(03):12 14.

[19]董北偉.基于BPNN的造紙纖維特性與紙頁抗張強度性能關系分析 [J].造紙科學與技術,2022,41(02):62 65.

DONGB W.AnalysisoftheRelationshipbetween PaperFiber Characteristicsand Tensile Strength PerformanceofPaperSheetsBasedonBPNN[J].PaperScienceandTechnology,2022,41(02):62 65

（注，原文標題：TC4TC11鈦合金成型工藝比較及性能分析）

---
