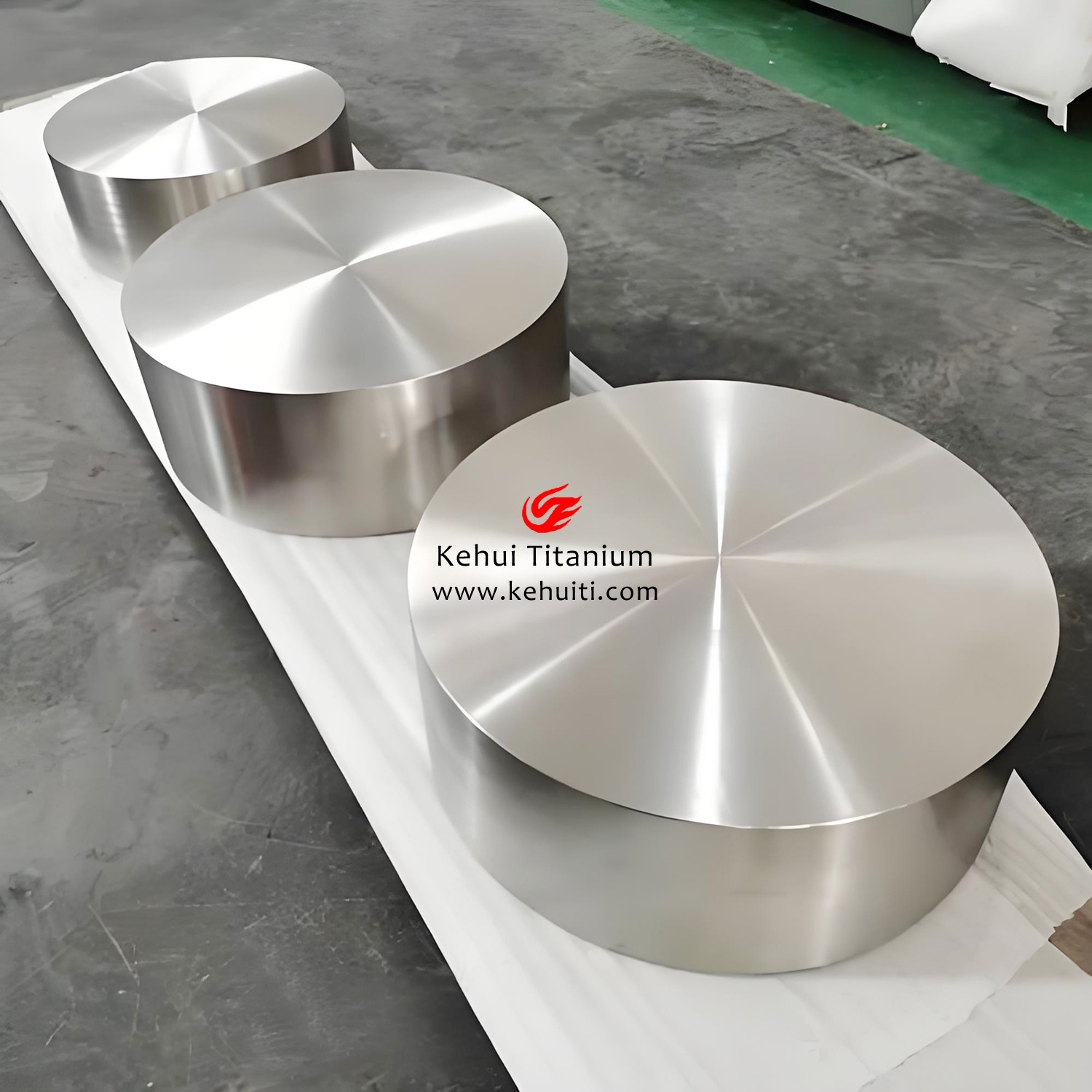

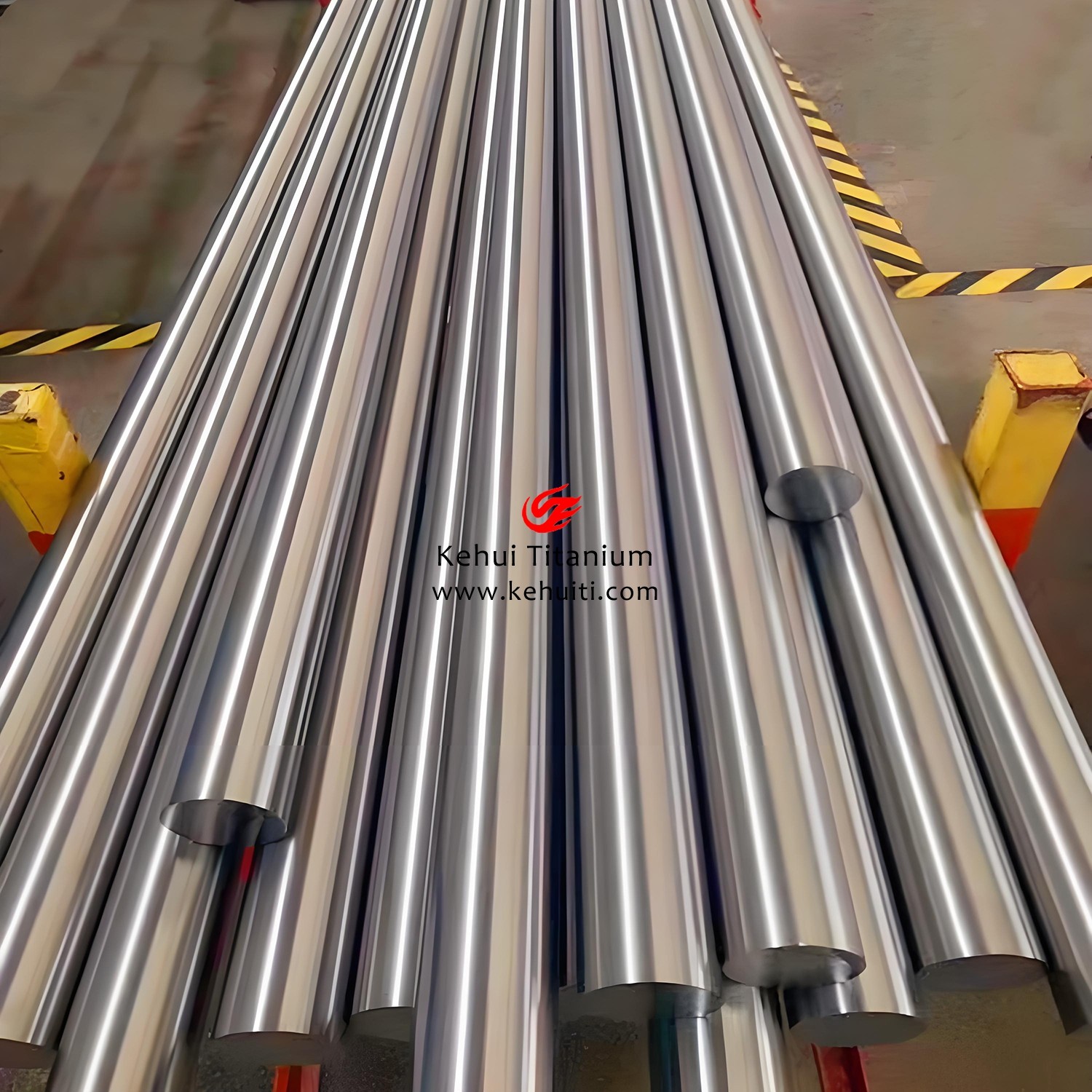

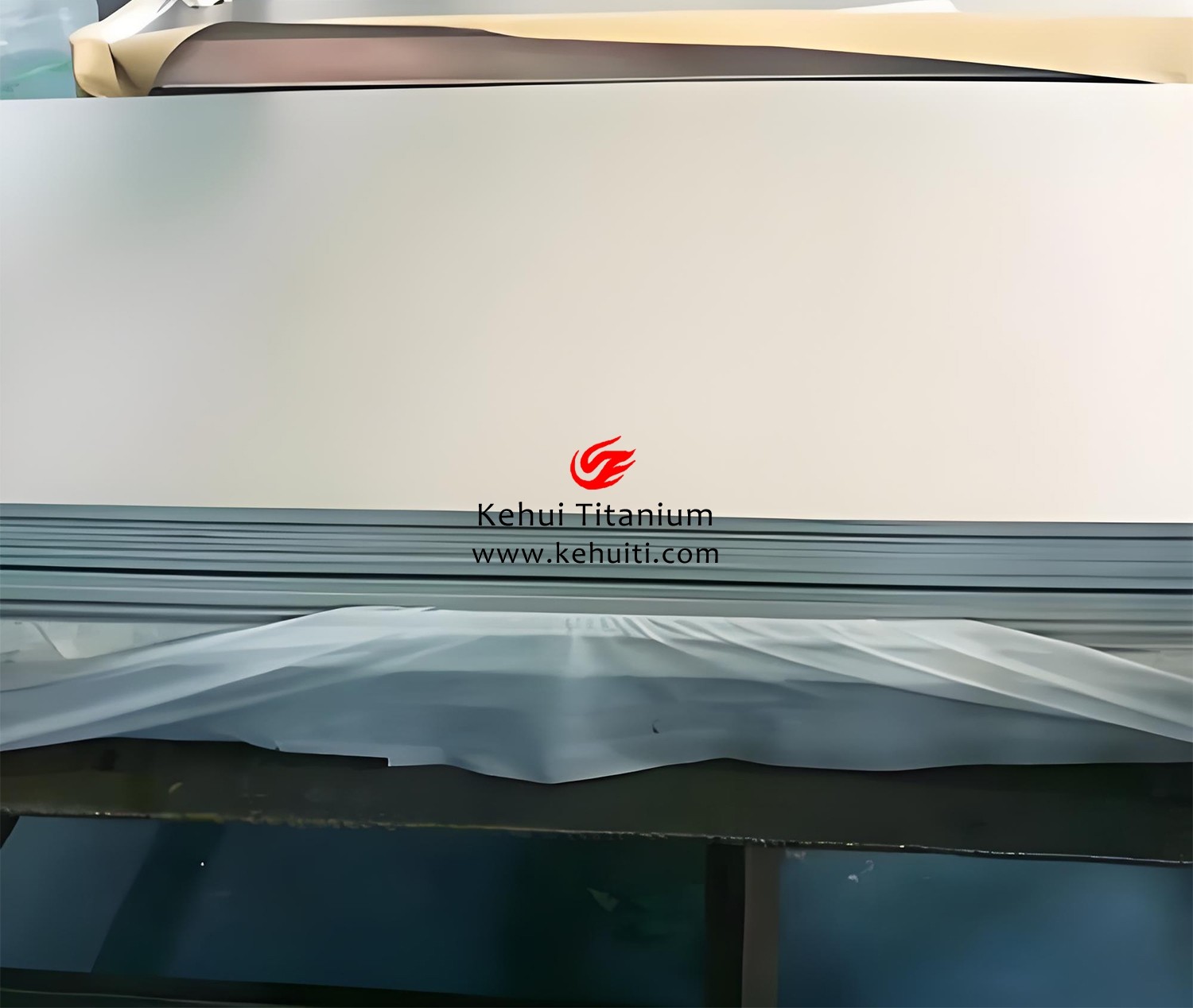

GJB2744A-2019《航空用鈦及鈦合金鍛件規范》：規定了航空用TA1、TA2、TA3、TA7、TA15、TA19、TA29、TA32、TC1、TC2、TC4、TC4-DT、TC6、TC11、TC17、TC18、TC21、TC25、TB6鈦及鈦合金自由鍛件和模鍛件的要求、質量保證規定和交貨準備等。該標準取消了重量限制，覆蓋所有自由鍛/模鍛件，合金牌號數量也從原來的7種基礎牌號增加到19種，同時對部分合金的熔煉要求也有所提高，如TA15、TC4-DT等11種合金要求3次熔煉�？戚x鈦業作為國內鈦鍛件、鈦棒、鈦板等鈦合金材料專業生產廠家，取得軍工用鈦材的資質證書，為把控不同材質的性能、工藝、應用等特點，更好的梳理GJB標準的規范框架，將其通過以下維度予以分析如下：
一、標準框架與核心更新
GJB2744A-2019由中央軍委裝備發展部發布，中國航發北京航空材料研究院等八家單位聯合起草，于2020年1月1日正式實施，替代了舊版GJB 2744標準。該標準規范了19種航空用鈦合金鍛件（包括TA2、TA15、TC4、TC11、TC25等）的技術要求、質量保證及交貨條件，覆蓋自由鍛件與模鍛件兩大類別15。其核心更新體現在三方面：
牌號體系擴展：新增TA29（Ti-6Al-2Sn-4Zr-2Mo-Si）、TA32（Ti-5Al-2Sn-2Zr-4Mo-4Cr）等高溫合金，并將TC4-DT（損傷容限型）納入規范，適應航空發動機500~550℃高溫部件需求。
檢測體系強化：
超聲波探傷標準升級，要求Φ>100mm鍛件全體積檢測，缺陷閾值≤φ2mm（舊版允許≤φ4mm）
新增β斑（Beta Fleck）檢測條款，防止局部富鉬區導致的組織不均
性能分層控制：按鍛件截面尺寸分級要求力學性能。以TC4為例：
Φ≤150mm：抗拉強度≥895MPa
Φ>150mm：抗拉強度≥815MPa
反映大尺寸鍛件心部組織控制難度。
*表：GJB2744A-2019新增高溫合金牌號性能要求*
| 牌號 | 使用溫度(℃) | 室溫抗拉強度(MPa) | 高溫持久強度(MPa) | 典型應用 |
| TA29 | ≤540 | ≥930 | ≥620 (500℃/100h) | 發動機壓氣機盤 |
| TC25 | ≤550 | ≥1030 | ≥640 (500℃/50h) | 渦輪葉片 |
| TC4-DT | ≤350 | ≥825 | - | 飛機起落架承力框 |
二、材質性能與應用場景分析
（1）TA系列：高耐蝕與焊接特性
TA2（工業純鈦）：純度≥99.2%，抗拉強度345MPa，延伸率20%。其優異耐海水腐蝕性（腐蝕速率<0.001mm/a）使之成為艦載機蒙皮、海洋平臺緊固件的首選材料。但強度較低，僅用于非主承力結構。
TA15（Ti-6.5Al-1Mo-1V-2Zr）：近α型合金，抗拉強度930-980MPa，焊接性能突出（裂紋率<5%），用于大型焊接機身框。某型軍機采用TA15整體框替代鋼構件，減重35%。
（2）TC系列：高強韌與高溫性能
TC4（Ti-6Al-4V）：用量占比超50%，抗拉強度895-930MPa。其綜合性能均衡的特性使其廣泛用于飛機掛架、機翼接頭等中低溫部件（≤350℃）。TC4-DT版本通過降低氧含量（O≤0.13%）提升斷裂韌性至70MPa·m½以上，用于起落架關鍵件15。
TC11（Ti-6.5Al-3.5Mo-1.5Zr-0.3Si）：α+β雙相合金，500℃持久強度≥640MPa，高溫蠕變抗力突出，適用于渦扇發動機高壓壓氣機盤，承受650MPa離心應力。
TC25（Ti-6.5Al-2Sn-4Zr-4Mo-1W-0.2Si）：550℃強度≥790MPa，添加鎢（W）元素強化晶界，用于新一代渦軸發動機渦輪盤。
三、制造工藝全鏈條解析
（1）熔煉與開坯
三次真空自耗熔煉：GJB2744A-2019強制要求航空鍛件用鑄錠需經三次VAR（真空自耗電弧爐）熔煉，確保成分偏析≤5%。
開坯工藝：鑄錠在β相變點以上150~250℃輕擊破碎粗晶，初始變形量20%~30%，后續逐步降溫避免聚集再結晶。
（2）鍛造工藝進階
自由鍛多向鐓拔：TA15/TC11等合金需在β轉變點以下30~50℃進行2~3火次鐓拔，總鍛比≥6.5，消除各向異性7。
β鍛造突破：TC25G鍛件在相變點以上10~40℃成形，變形量40%~80%，獲得網籃組織，斷裂韌性達100MPa·m½以上（較傳統工藝提升30%）。
精密模鍛技術：Ti-6Al-4V吊掛鍛件通過優化飛邊高度至4mm，并采用BP神經網絡優化工藝參數，使模具磨損降低40%，折疊缺陷率降至0。
（3）熱處理制度差異化
| 合金類型 | 熱處理制度 | 組織特征 | 性能目標 |
| 近α型（TA15） | 退火（750~800℃/2h） | 等軸初生α+β轉變 | 高焊接性 |
| α+β型（TC4） | 固溶（940℃/1h）+時效（540℃/4h） | 細針狀α+β基體 | 強度-韌性平衡 |
| 高溫合金（TC25） | 雙固溶（1020℃+860℃）+時效（590℃/8h） | 網籃組織 | 蠕變抗力+斷裂韌性 |
四、航空領域核心應用與突破案例
（1）發動機高溫部件
TC11高壓壓氣機盤：采用β鍛造+雙重退火（880℃+650℃），550℃持久強度達640MPa，超工作應力16%，保障渦扇發動機6000rpm工況安全。
TC25G渦輪盤：中國科學院金屬研究所開發β鍛造工藝，使550℃殘余蠕變變形≤0.1%，用于長征火箭氫氧發動機渦輪泵。
（2）機身結構件
TA15整體承力框：通過等溫模鍛成形，替代30CrMnSiA鋼減重127kg，采用激光沉積修復技術提升焊接效率40%。
TC4-DT起落架支柱：損傷容限設計使疲勞壽命提升至10⁷次循環，用于C919客機。
五、先進制造工藝進展
攪拌摩擦加工（FSP）：對TA2純鈦進行FSP處理，表層晶粒由29.35μm細化至1.83μm，海水環境腐蝕膜電阻提升39%；TC4經200r/min-50mm/min參數加工后，晶粒細化至1.1μm，耐蝕性提升42%。
增材-鍛造復合制造：鉑力特采用SLM成形TC4葉盤預制體，經等溫熱鍛致密化，使疲勞強度達傳統鍛件95%，研發周期縮短60%。
數字孿生工藝優化：廣域銘島構建熱處理數字孿生體，輸入淬火參數即可預測TC11鍛件硬度分布，試制次數減少70%。
六、國內外產業化對比
| 指標 | 中國 | 美國 | 俄羅斯 |
| 產能規模 | 鈦材年產17萬噸（全球65%）4 | 鈦材年產5.2萬噸 | 鈦材年產3.8萬噸 |
| 高端產品 | TC25G鍛件（550℃） | Ti-6-2-4-2S（600℃） | BT36（600℃） |
| 技術短板 | Φ>500mm棒材均勻性（波動>10%） | 掌握粉末冶金渦輪盤 | 電子束熔煉技術領先 |
| 標準體系 | GJB2744A-2019 | AMS 4928（TC4） | ГОСТ 23755（航空鈦鍛件） |
七、技術挑戰與前沿攻關
大規格鍛件組織均勻性：Φ500mm以上TC11棒材心部晶粒粗化導致強度波動>10%。攻關路徑：多向鍛造+梯度冷卻技術（蘭石集團在17噸鈦錠應用后心表變形差<5%）。
高成本制約普及：航空級TC4鍛件成本達$50/kg。解決方案：WAAM電弧增材技術降低材料損耗60%（波音787起落架節省$300萬/架）。
700℃合金工程化瓶頸：TiAl基合金（如Ti-48Al-2Nb）室溫延性不足（<2%）。突破方向：稀土氧化物彌散強化（Ti60添加Nd提升600℃強度至685MPa）。
八、趨勢展望
智能化制造：基于機器視覺的TC4鍛件表面缺陷在線檢出率>99%，結合數字孿生實現工藝參數自優化。
超高溫合金實用化：TiAl-Nb基合金（Ti-45Al-8Nb）目標服役溫度900℃，用于高超聲速飛行器蒙皮。
綠色循環技術：鈦屑回收利用率提升至80%（寶鈦集團氫化脫氫技術降低海綿鈦能耗30%）。
軍民融合標準化：推動GJB2744A與ASTM B381互認，支撐C919、CR929國際供應鏈建設。
總結：
GJB2744A-2019通過高溫牌號擴展、檢測精度升級及性能分層要求，構建了航空鈦鍛件全生命周期控制體系。未來需突破大尺寸均勻性控制與超高溫合金工程化難題，通過“材料-工藝-智能”三重創新，支撐國產航空裝備向高可靠、長壽命、低成本演進。
